シンボルとコンポーネント

1つのインテリジェントシンボル

シンボルを水平に表示する図面を作成したい場合があります。また、ユーザーが縦型のものを作成したい場合もあります。Capital Electra X 1 つのシンボルで両方を簡単に実行できます。

のシンボルCapital Electra Xインテリジェントで、右クリックするだけで垂直または水平に回転できます。回転したシンボルのテキストと説明は、自動的に正しい位置に移動されます。

一部のシンボルはさらにスマートです。たとえば、モーター シンボルを使用すると、ユーザーは右クリック 1 回で接点、出力、および接続タイプを変更できます。シンボルを図面にドロップし、右クリックしてその他のオプションを表示します。

シンボルの配置と複製

シンボルを図面に配置するには、ステンシルからシンボルをドラッグ アンド ドロップし、図面にドロップします。ステンシルからドロップされたシンボルは、ステンシルのソース シンボルからすべての書式とデータを継承します。

シンボルを複製するには(2つの方法):

• 方法 1: 図面内のシンボルをクリックし、CTRL + C キーを押してコピーし、CTRL + V キーを押して貼り付けます。
• 方法 2: 図面内のシンボルをクリックし、CTRL キーを押してドラッグ アンド ドロップし、CTRL キーを放します。

複製されたシンボルは、ソース シンボルからすべての書式とデータを継承します。回路設計を高速化するには、特にユーザーがテキストや参照の書式を維持したい場合に、シンボルを複製することをお勧めします。

インテリジェントな継承

シンボルまたはワイヤが別のシンボルまたはワイヤから複製されると、新しいシンボルはソースシンボルからすべてのフォーマットとデータを継承します。

たとえば、リレーシンボルをSiemensコンポーネントに割り当てる場合、このシンボルを複製すると、新しいシンボルが自動的にSiemensコンポーネントに割り当てられます。

インテリジェントな継承により、ユーザーはデータを 1 つのシンボルに設定し、シンボルを複製するだけでこれらのデータを再利用できます。

インテリジェントな自動ナンバリング

シンボルを図面にドロップすると、Capital Electra X新しいシンボルの名前を自動的かつインテリジェントに変更します。

シンボルがステンシルからドロップされた場合、Capital Electra Xは常に、ステンシルのソース シンボルにリストされている既定の参照を使用して、シンボルの名前を変更します。

シンボルが既存のシンボルから複製された場合、新しいシンボルはすべての書式設定を継承し、Capital Electra Xは、既存の参照形式を使用して名前を変更します。

同じことがワイヤーにも当てはまります。ステンシルからワイヤーをドラッグすると、Capital Electra X内部でソートされたリストを検索し、新しいワイヤの名前を次の連番に変更します。

ワイヤが既存のワイヤから複製された場合、新しいワイヤはすべてのフォーマットを継承し、Capital Electra Xは、既存のワイヤ名形式を使用して名前を変更します。

シンボル参照の編集

シンボル参照を編集するには(2つの方法):

*方法1:シンボルをクリックして、参照を直接入力します。

• 方法 2: シンボルをダブルクリックまたは右クリックし、 [参照を編集] を選択します。

クロスナビゲーションハイパーリンク

ユーザーは、シンボルをリンクするハイパーリンクを使用して回路図内を移動することができます。 （レイアウト/油圧/空気圧/P&ID/シングルライン）設計により、迅速なクロスチェックとレビューが可能 プロセス。

ハイパーリンクは、ユーザーが次の操作を行うたびに自動的に更新されます。

• 図面に同じ参照シンボルがある場合に、シンボルをドロップ、名前変更、削除します

• レイアウト（シンボルとターミナル）を生成します

この機能が更新されていない既存の図面の場合は、Public プラグインを実行することを選択できます | ユーティリティ | クロスナビゲーションハイパーリンク すべてのシンボルのハイパーリンクを更新します 読み込みメッセージが消えたら描画します。

参照ウィンドウ

参照ウィンドウには、すでに図面に配置した形状に関するリアルタイムの相互参照情報が含まれています。

参照をクリックして、その参照の形状と場所を表示します。

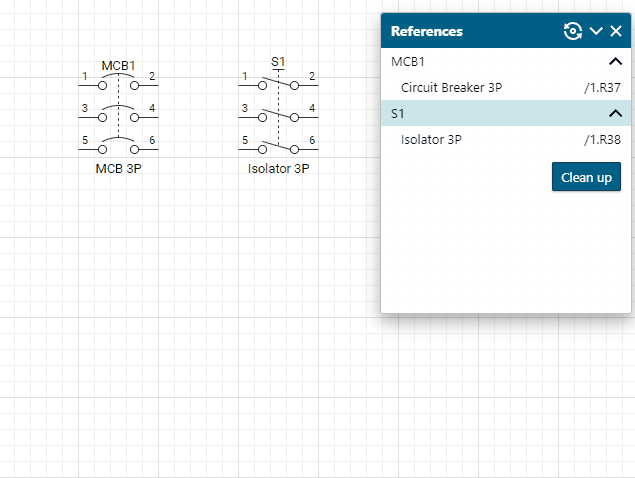

リアルタイム参照ウィンドウ

リアルタイム参照ウィンドウを表示するには:

*メニューをクリックします表示|参照ウィンドウを表示

リアルタイム参照ウィンドウには、シンボルの参照のリストが表示されます。図面に新しいシンボルをドロップし、参照を変更し、シンボルを削除すると、自動的に更新されます。

参照をクリックすると、図面は自動的にシンボルを見つけて参照とともに表示します。

同様に、図面上でシンボルをクリックすると、参照リストが自動的にスクロールしてその参照を識別します。

ピン名の表示

ピン名を表示または非表示にするには:

*シンボルを右クリックし、[ピン名を非表示]または[ピン名を表示]を選択します

または、次の方法でピン名を非表示にしたり、ページ全体に表示したりできます。

• メニューの [レイヤー] | [レイヤー] をクリックします。レイヤ プロパティ、およびピン レイヤを変更してピン名を表示または非表示にします。

自動ピン名

シンボルを図面にドロップすると、Capital Electra X次に使用可能なピン セットをシンボルに自動的に割り当てます。

ピンセットが利用できない場合、または完全に使用されている場合は、Capital Electra Xピン名を赤で表示します。

ユーザーは、シンボルを右クリックしてSet Pin Namesを選択し、別のピン セットを手動で割り当てたり、ピン名を表示または非表示にしたり、ピン セットを追加および編集したりできます。

ピンセットの変更

• ピン セットを変更するには、シンボルを右クリックし、[ピン名の設定] を選択します。
• ピン セットを割り当てるには、ピン セットをクリックし、[ OK ] をクリックします。
• ピン セットを追加、編集、または削除するには、任意のピン セットを右クリックし、[編集]、[ピン セットの追加または削除]を選択します。

シンボル情報の編集

シンボル情報を編集するには:

*ステンシルを開き、シンボルを右クリックします。 *[シンボル情報の編集]を選択します

インクリメントタイプ

シンボル参照の番号付けの増分タイプ。たとえば、同じ増分タイプの2つのシンボルの参照は、ページにドロップした後に自動的に番号が付け直されます。

シンボルとコンポーネントを理解する

のシンボルCapital Electra Xは現実世界のコンポーネントを表し、関係は次のいずれかになります。

のCapital Electra X、同じ参照を持つすべてのシンボルは、最初は 1 つのグループに編成され、そこで 1 つまたは複数のコンポーネントに割り当てることができます。その後、ユーザーは同じシンボルをさらにグループに分割し、各グループを 1 つまたは複数のコンポーネントに割り当てることができます。

コンポーネントの割り当て

コンポーネントを単一のシンボルに割り当てるには:

• シンボルを右クリックし、[参照を編集] を選択します。
• リファレンス ウィンドウで、コンポーネント ボタンをクリックします。

コンポーネントの管理

すべてのシンボルとコンポーネントを割り当てて管理するには:

• メニューコンポーネントの管理 をクリックします。

デフォルトでは、同じ参照を持つすべてのシンボルは、最初は1つのグループに編成されます。ユーザーは、グループ化ボックスのチェックを外すことで、いくつかのシンボルを別のグループに移動することを選択できます。チェックを外すと、シンボルは別のグループに自動的に表示され、別のコンポーネントに割り当てる準備が整います。シンボルを元のグループに戻すには、元のグループを選択して、必要なシンボルを確認するだけです。

コンポーネントの選択

ユーザーが [コンポーネントの管理] ウィンドウの [選択] ボタンをクリックすると、[コンポーネントの選択] ウィンドウが表示されます。

コンポーネントデータベース

コンポーネント データベースには、複数のプロジェクトや図面で使用および再利用できるように、すべてのコンポーネント仕様が保存されます。コンポーネントが選択されると、その仕様が転送され、移植性のために図面自体に保存されます。データベースに格納されたコンポーネントはカテゴリに分類され、1 つのコンポーネントが複数のカテゴリに表示される場合があります。

コンポーネントデータベースにアクセスするには:

• メニューコンポーネント データベースをクリックします。

自動配置の形状

AutoLocationシンボルは、ユーザーの介入なしに、参照の場所をリアルタイムで自動的に表示します。複数のページにまたがってシンボルを移動すると、場所が自動的に更新されます。 AutoLocation図形を右クリックして、監視対象の参照にジャンプします。複数のAutoLocationシンボルを使用して、複数のページで同じ参照を監視できます。

フィッティングマニホールドシンボルのカスタマイズ

フィッティング マニホールド シンボルは、両面またはオープン エンドにすることができます。そのポート番号もカスタマイズ可能です。 Manifold シンボルをカスタマイズするには、シンボルを右クリックしてSet Manifoldを選択します。

*ポートの数は言うCapital Electra Xマニホールド シンボルに生成されるポートの数。

• 両面オプションが有効な場合、ポートはマニホールド シンボルの両側に生成されます。

• 無制限オプションが有効になっている場合、Capital Electra X Manifold シンボルの最後に追加のポートを生成します。

コンポーネントタグシンボル

コンポーネントタグシンボルは、コンポーネントの情報を自動的に表示するために使用されます。

コンポーネントの情報を表示するには:

*コンポーネントタグシンボルまたはタグラインを図面にドラッグアンドドロップして、シンボルに添付します。

• または、コンポーネント タグ シンボルを右クリックし、 [リファレンスの選択] を選択して、図面内のリファレンスのリストを表示します。参照をクリックし、 [ OK ] をクリックします。 *右クリックして[コンポーネントタグの編集]を選択し、必要なフィールドを表示して選択します。

コンポーネントのカスタム フィールドを追加する

[カスタム フィールド] ボタンをクリックして、コンポーネントのカスタム フィールドを追加します。カスタム フィールド ダイアログが表示されたら、ラベル値列にカスタム フィールドを追加できます。
