生成和导出报告

生成报告

大多数报告可以在绘图内生成并导出为制表符分隔值 (.tsv)。要在图纸中生成报告，只需从报告模具中拖放一个报告符号，右键单击并选择生成。

报告符号可以通过拖动其手柄来调整大小，并且在生成报告时，Capital X Panel Designer如果内容溢出单个符号，则自动创建其他报告符号。可以通过单击报告符号，然后单击任何列并拖动手柄来调整报告符号中的列的大小。某些列可能包含隐藏列的选项，只需在选择列时右键单击它，然后选择Hide Column 。

交叉参考报告

交叉引用报告列出了所有引用、描述、符号主文件及其位置。

材料参考报告

材料参考报告列出了所有参考、分组、组件信息和描述。

导出“材料参考”时，将显示“参考”选项卡。默认情况下，将导出所有引用。用户可以有选择地单击参考，以导出较小的参考集。导出一组较小的引用以在.tsv文件中进行编辑。

导入材料参考

要将材料参考报告导入到工程图中：

*首先，导出物料参考报告。 *报告必须与所有字段一起导出，才能成功用作导入文件。 *生成报告后，按照报告中的格式添加组件行，根据需要删除或修改组件信息，然后保存报告。 然后点击菜单导入报告|材料参考报告并选择要导入的文件（.tsv、.csv、.json）然后单击导入按钮。

导入材料参考报告的功能使用户可以批量编辑组件信息，这些信息可以轻松地从制造商的网站复制并粘贴到导出的报告中。编辑完成后，所有这些包括尺寸在内的零部件信息都可以轻松地重新输入到工程图中。

材料明细表报告

物料清单报告列出了原理图中使用的所有组件，包括组件信息、小计和总计。端子块、电缆管道和 Din 导轨的自定义描述将连同它们的尺寸（宽度 x 高度）一起显示。

电缆参考报告

电缆参考报告列出了图纸上使用的所有电缆，包括电缆信息、芯线名称、电线名称及其位置。

连接（从/到）报告

连接报告列出了原理图中的所有电线、它们的位置、电缆信息及其连接，包括电线连接到的确切符号、它们的参考、位置和引脚名称。

电缆物料清单报告

电缆物料清单报告列出了原理图中使用的所有电缆，包括电缆信息、小计和总计。

导出报告

导出报告：

*单击菜单导出报告，然后选择要导出的报告。

将材料明细表报告导出到OpenBom

要将物料清单报告导出到OpenBom，请执行以下操作：

*单击菜单导出报告，然后选择物料清单（BOM）报告 *选中导出到OpenBom选项

登录 OpenBomCapital X Panel Designer
单击确定将报告导出到 OpenBOM *在OpenBom中查看导出的报告

将物料清单报告导出到OpenBom

將物料清單報告發佈到 Teamcenter

此功能僅適用於 Teamcenter 2312、2406 和 2412。在向 Teamcenter 發布物料清單報告之前，必須先進行一些設定。

設定 Teamcenter 集成

在您的 Teamcenter 實例上安裝 NGINX
修改conf/nginx.conf如下，並啟動伺服器

  worker_processes  1;

  events {
      worker_connections  128;
  }

  http {
      resolver DNS_SERVER_IP; // Replace DNS_SERVER_IP with your DNS server IP address.

      server {
          listen       8080 ssl; // Port number can be changed if needed
          server_name  localhost;

          // Path to your SSL certificate. SSL is required for Teamcenter integration
          ssl_certificate server.crt;
          ssl_certificate_key server.key;

          add_header 'Access-Control-Allow-Origin' "https://cloud.sw.siemens.com" always;
          add_header 'Access-Control-Allow-Methods' 'GET, POST, OPTIONS' always;
          add_header 'Access-Control-Allow-Headers' 'Authorization, Content-Type' always;
          add_header 'Access-Control-Allow-Credentials' 'true' always;
          proxy_cookie_flags ~ secure samesite=none;

          location /tc/ {
              proxy_pass http://localhost:8181/tc/;

              if ($request_method = OPTIONS) {
                  return 200;
              }
          }

          location /fmsRest/ {
              proxy_pass http://localhost:4544$request_uri;

              if ($request_method = OPTIONS) {
                  return 200;
              }
          }
      }
  }

以上設定埠為8080，因此需要輸入Teamcenter主機Capital X Panel Designer應包括：8080
注意： Capital X Panel Designer需要 HTTPS 才能與 Teamcenter 進行通訊。

然後，在「首選項」對話方塊中輸入 Teamcenter 主機。

進入 Teamcenter 主機

點選選單檔案|偏好設定
轉至整合部分
輸入 Teamcenter 主機

進入 Teamcenter 主機

如果您使用的是 Teamcenter Essentials，請將專案類型設為“設計” ，將修訂類型設為“設計修訂”，以更新對應。有關更新映射的逐步說明，請參閱。

要將物料清單報告發佈到 Teamcenter，主要有兩種方法。第一種是透過建立新的物料清單，另一種方法是更新現有的物料清單。在 Teamcenter 中建立或選擇物料清單後，將所有現有組件指派到 Teamcenter 元件中，即可完成物料清單報告的發布。

建立 Teamcenter 物料清單報告

點擊選單“應用程式” | “Teamcenter” ，然後選擇“將 BOM 發佈到 Teamcenter”
登入 TeamcenterCapital X Panel Designer
選擇建立新的 BOM
按一下“瀏覽”以選擇 BOM 位置，然後按一下“確定”
填寫ID、名稱和修訂版本，然後按一下確定
建立或指派 Teamcenter 元件到所有現有組件
點選確定發布 BOM

建立 Teamcenter 物料清單報告

更新 Teamcenter 物料清單報告

點擊選單“應用程式” | “Teamcenter” ，然後選擇“將 BOM 發佈到 Teamcenter”
登入 TeamcenterCapital X Panel Designer
選擇更新現有 BOM
點擊“瀏覽”選擇 BOM 文件，然後按一下“確定”
填寫修訂版本，然後按一下確定
建立或指派 Teamcenter 元件到所有現有組件
點選「確定」即可發布BOM。

更新 Teamcenter 物料清單報告

建立或指派 Teamcenter 元件

發布 Teamcenter 物料清單報告時，需要將所有現有組件指派給 Teamcenter 組件。如果 Teamcenter 中沒有現有元件，則可以選擇建立 Teamcenter 元件。

建立 Teamcenter 組件

點擊創建
選擇位置，然後按一下“確定”
填寫ID、Revision，然後點選OK

建立 Teamcenter 組件

分配給 Teamcenter 組件

點選分配
選擇元件，然後按一下“確定”

分配給 Teamcenter 組件

將元件字段對應到 Teamcenter 字段

將組件發佈到 Teamcenter 時，Capital X Panel Designer可以對應到不同的 Teamcenter 欄位。

映射組件字段

點選選單檔案|偏好設定
轉至整合部分
點選映射
填寫要對應的字段，然後按一下“確定”

映射到 Teamcenter 組件

將專案以 PDF 格式發佈到 Teamcenter

若要將專案以 PDF 格式發佈到 Teamcenter，請按一下選單「應用程式」 | “Teamcenter” ，然後選擇「將專案發佈到 Teamcenter」 。登入 TeamcenterCapital X Panel Designer選擇位置，然後按一下「確定」將項目以 PDF 格式發佈到 Teamcenter。請確保您已事先將物料清單 (BOM) 發佈到 Teamcenter。

导出组件数据库

在Capital X Panel Designer，用户可以通过单击Manage Databases然后选择Component database来添加、编辑和删除组件信息。

要批量编辑组件信息，请单击导出以导出数据进行编辑，然后再将其重新导入Capital X Panel Designer.

要导出组件数据库：

*单击管理数据库，然后选择组件数据库，然后单击Export

导入组件数据库

编辑导出的组件数据库信息后，可以将这些信息重新导入Capital X Panel Designer.

要导入组件数据库：

*单击管理数据库，然后选择组件数据库，然后单击Import *选择要从中导入的源文件（.tsv，.csv，.json）

导出电缆数据库

在Capital X Panel Designer，用户可以通过单击管理数据库然后选择电缆数据库来添加、编辑和删除数据库中的电缆信息。

要批量编辑电缆信息，请选择导出以导出数据进行编辑，然后再导入回Capital X Panel Designer.

要导出电缆数据库：

*单击管理数据库|电缆数据库，然后单击Export

导入电缆数据库

编辑导出的电缆数据库信息后，可以将这些信息重新导入Capital X Panel Designer.

要导入电缆数据库：

*单击管理数据库|电缆数据库，然后单击Import *选择要从中导入的源文件（.tsv，.csv，.json）。

在工程图上导出符号

可以导出图纸上的原理图符号，以便在将其参考，描述和引脚名称重新导入图纸之前，可以对其进行批量编辑。

要在图形上导出符号：

*单击“导出报告”，然后在图形上选择“符号”。

在工程图上导入符号

编辑图形上符号的信息详细信息之后，可以将这些信息重新导入到图形中。

要在图形上导入符号：

*单击“导入报告”，然后在图形上选择“符号”。

点击Import然后选择一个源文件。

导出工程图上的导线

可以导出工程图上的线名称，以便可以在导入回工程图之前对它们的名称进行批量编辑。

要在工程图上导出导线：

*单击“导出报告”，然后选择“工程图上的导线” 。

在工程图上导入导线

在电子表格中的图形上编辑线名称后，可以将这些信息重新导入到图形中。

要在工程图上导入导线：

*单击“导入报告”，然后选择“工程图上的导线”。

点击Import然后选择一个源文件。

生成目录

要使用目录：

用户必须使用 Title Block 模具中的Title Automatic Text 块。
将标题自动文本插入您的标题栏并创建您自己的标题栏，或使用由提供的标题栏Capital X Panel Designer. *将标题栏拖放到图形中的所有页面上。
将报告模具中的目录 (TOC) 报告拖放到您的图纸上。
右键单击并选择生成目录。
勾选要在报告中显示的标题栏数据。 *Capital X Panel Designer将自动扫描每一页以创建目录。

目录列出了工程图中的所有标题栏数据

將連接性報告匯出到 Designcenter Solid Edge

連接性報告提供有關項目中組件之間連接的詳細信息，包括電纜和線芯的詳細信息，例如線芯長度。您可以將此報告匯出為與Solid Edge相容的文件。

若要從此處匯出連接性報告Capital X Panel Designer：

點選「匯出報表」 ，然後從下拉式選單中選擇「連接性報表」 。
在對話方塊中，按一下「類型」下拉式選單，然後選擇原理圖類型（例如，電氣原理圖）。

在「連線方式」下，選擇下列選項之一：

僅按面板匯出：僅匯出多個面板之間的連接以及面板外部的元件。
所有連接：匯出圖面中所有組件之間的詳細連接。

選擇Solid Edge (.xml)單選按鈕作為匯出格式。
按一下「確定」以匯出報告。

將連結性報表匯入Solid Edge設計中心：

啟動 Designcenter Solid Edge 。

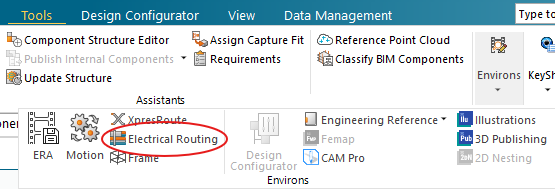

在「工具」標籤上，按一下「環境」 ，然後選擇「電氣佈線」 。

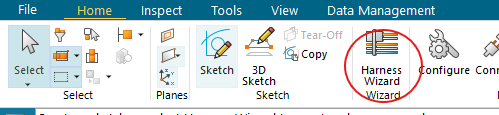

在「首頁」標籤上，按一下「Harness Wizard」（設定精靈） 。

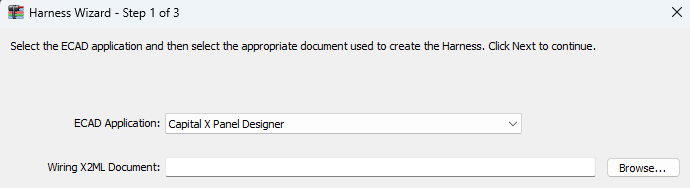

在對話方塊中，開啟ECAD 應用程式下拉選單，然後選擇Capital X Panel Designer 。

點選「瀏覽」按鈕，選擇匯出的連線報告（.xml 檔案）。
點選「下一步」按鈕。
查看組件清單。如有需要，將相應的零件（.par 檔案）對應到組件。

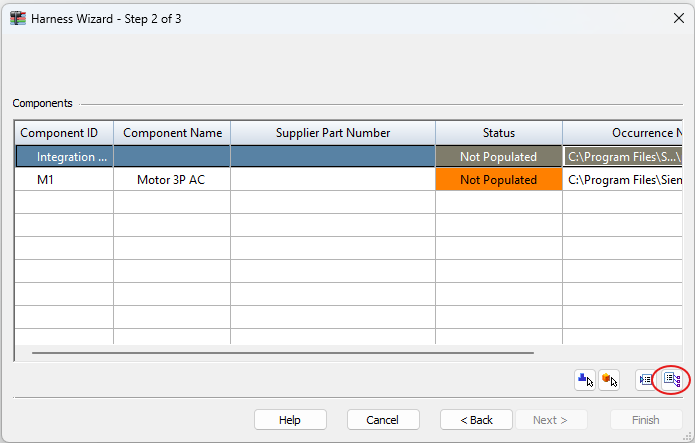

點選「填滿」圖示填滿各個部分，然後點選「下一步」 。

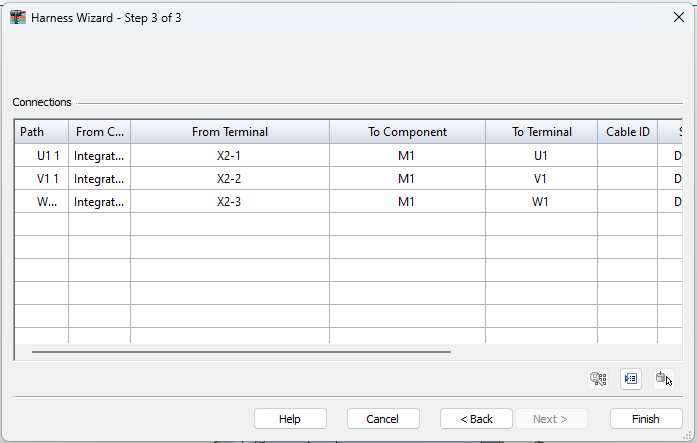

查看連線清單。根據需要將端子分配給相應的零件，然後按一下「完成」以完成匯入。

從 Designcenter Solid Edge匯入連接性報告

更新後的芯軸長度可以從 Designcenter Solid Edge匯出並匯入。Capital X Panel Designer 。

從 Designcenter Solid Edge導出芯徑長度：

前往「檔案」 ，按一下「另存為」 ，然後選擇「另存為 ECAD」 。
在對話方塊中，開啟ECAD 應用程式下拉選單，然後選擇Capital X Panel Designer 。
點選「另存為」選擇匯出位置。
按一下「確定」將核心長度匯出為 .xml 檔案。

導入連接性報告Capital X Panel Designer：

點選「匯入報告」 ，然後從下拉式選單中選擇「連接性報告」 。
在對話方塊中，按一下「匯入」按鈕，然後選擇從 Designcenter Solid Edge匯出的 .xml 檔案。

導入完成後，核心長度Capital X Panel Designer將自動更新。

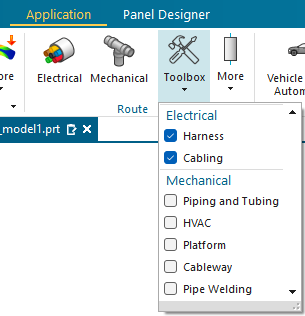

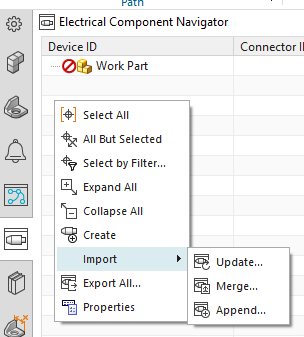

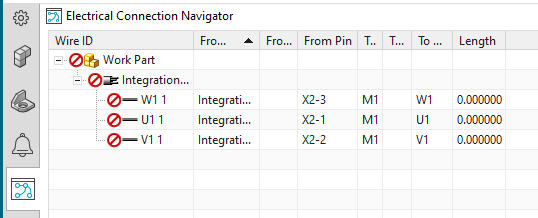

將連接性報告匯出到 Designcenter NX

連接性報告提供有關項目中組件之間連接的詳細信息，包括電纜和線芯的詳細信息，例如線芯長度。您可以將此報告匯出為與 Designcenter NX 相容的檔案。
