ECAD- Och MCAD-integration: Hur De Två Disciplinerna Fungerar Tillsammans

Viktiga slutsatser

• ECAD och MCAD har olika tekniska funktioner. ECAD hanterar elektrisk anslutning och dokumentation, medan MCAD hanterar fysisk geometri, placering och passform.
• Integration knyter samman arbetet utan att ta bort dessa ansvarsområden. Varje disciplin fortsätter att använda de verktyg som är lämpliga för dess arbete samtidigt som de utbyter den designinformation som det andra teamet behöver.
• Osammanhängande arbetsflöden skapar problem som kan förebyggas. Manuell datainmatning, skillnader i stycklistan, luckor i revisioner och sen upptäckt av utrymmes- eller avräkningsproblem kan alla leda till omarbetning.
• Effektiv ECAD-MCAD-integration är beroende av strukturerat datautbyte, revisionskontroll och tydligt ägarskap för designinformation.
• Capital ™ X Panel Designer Advanced stöder ECAD-MCAD-arbetsflöden inom Siemens Xcelerator-ekosystemet , inklusive datautbyte med Designcenter Solid Edge och Designcenter X, plus stycklista- och projektpublicering till Teamcenter.

Introduktion

Elektroingenjörer och mekaniker arbetar sällan med helt separata produkter.

Tänk dig ett kopplingsskåp. Elingenjören bestämmer vilka kontaktorer, terminaler, PLC-moduler, skyddsanordningar och anslutningar systemet behöver. Maskingenjören måste sedan se till att dessa komponenter passar på monteringsplattan, håller sig inom kapslingen, lämnar tillräckligt med utrymme för kabelkanaler och förblir tillgängliga för montering och underhåll.

Båda designerna kan vara korrekta var för sig och ändå misslyckas när de kombineras.

Det är det problemet som ECAD- och MCAD-integrationen är avsedd att lösa. Istället för att behandla elektrisk och mekanisk design som separata arbetsflöden som avstämms mot slutet av ett projekt, hjälper integrationen båda teamen att utbyta relevant designinformation under hela utvecklingsfasen.

Om du först behöver en uppdelning av de två disciplinerna, se vår guide till MCAD- och ECAD-programvara och elektromekanisk samdesign . Den här artikeln fokuserar specifikt på vad som händer när de två behöver samarbeta.

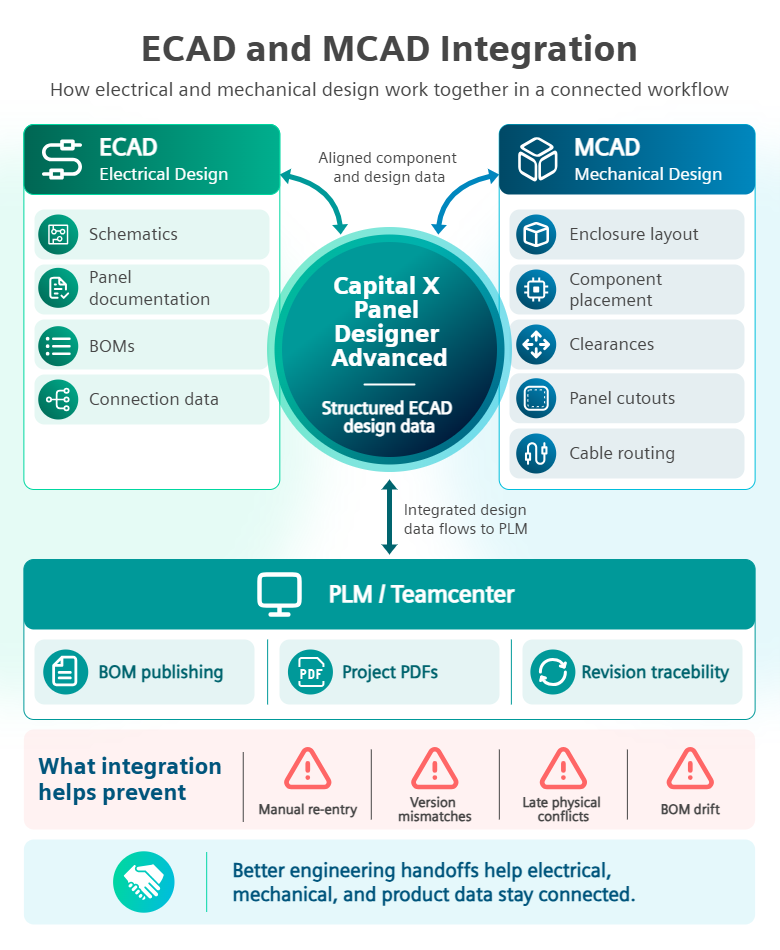

Vad innebär egentligen ECAD- och MCAD-integration?

ECAD-MCAD-integration är kopplingen mellan elektriska och mekaniska designflöden så att information som skapas inom en ingenjörsdisciplin kan användas av den andra utan att den upprepade gånger måste byggas om eller tolkas manuellt.

De två systemen utför fortfarande olika uppgifter:

• ECAD (Electrical Computer-Aided Design) hanterar scheman, enhetsanslutningar, ledningsnummer, terminaler, panelkomponenter, elektriska stycklistor och relaterad dokumentation.
• MCAD (Mekanisk datorstödd design) hanterar 2D- och 3D-geometri, kapslingar, monteringsarrangemang, dimensioner, avstånd, toleranser och monteringar.

Ett bra sätt att separera dem är:

ECAD definierar vad som behöver anslutas. MCAD avgör hur dessa komponenter fysiskt passar ihop.

Integration skapar en kontrollerad överlämning mellan de två.

Det betyder inte nödvändigtvis att el- och maskiningenjörer arbetar i samma applikation. En praktisk integration kan istället göra det möjligt för varje team att fortsätta använda ämnesspecifik programvara samtidigt som de skickar strukturerad komponent-, anslutnings-, stycklista- och designinformation mellan sina system.

Siemens beskriver på liknande sätt ECAD-MCAD-samdesign kring datasynkronisering och samarbete mellan de två domänerna snarare än att ersätta någon av disciplinerna.

Hur fungerar ECAD och MCAD tillsammans under produktutveckling?

ECAD och MCAD fungerar bäst som en iterativ ingenjörsloop snarare än en engångsfilöverlämning.

Ett typiskt elektromekaniskt arbetsflöde går igenom fyra steg.

1. Elektroingenjörer definierar systemet och dess anslutningar

Elektrikerteamet utvecklar schemat och definierar hur systemet fungerar elektriskt.

Beroende på projektet kan detta inkludera:

• PLC:er och I/O
• Kontaktorer och reläer
• Kretsskydd
• Kopplingsblock
• Strömförsörjning
• Sensorer
• Motorer
• Ledningar och kablar
• Enhetsreferenser
• Komponentspecifikationer

Specialbyggd CAD-programvara för elektriska ändamål hjälper ingenjörer att hantera denna information som elektriska designdata snarare än att behandla schemat som en samling linjer och former.

Automation kan också generera utdata som ledningslistor, terminalinformation, anslutningsrapporter och stycklistor direkt från designen. För en närmare titt på dessa funktioner, se hur elektrisk CAD-automation hanterar schematiska uppgifter och dokumentationsuppgifter .

2. Maskiningenjörer validerar den fysiska designen

Det mekaniska teamet arbetar med de fysiska begränsningarna kring dessa elektriska komponenter.

För en kontrollpanel kan det innebära att kontrollera:

• Om alla enheter passar på monteringsplattan
• DIN-skena kapacitet
• Utrymme för ledningskanal
• Kapslingens mått
• Komponentavstånd
• Monteringshålens positioner
• Utrymme för kabeldragning
• Åtkomst för installation och underhåll
• Interferens mellan komponenter

Det är här elektrisk avsikt möter fysisk verklighet.

Ett schema kan visa att en extra kopplingsplint krävs. Elektriskt kan ändringen vara enkel. Mekaniskt kan dessa terminaler överskrida den tillgängliga DIN-skenans längd och tvinga fram ett byte av monteringsplatta eller kapsling.

Att koppla samman de två arbetsflödena gör det enklare att avslöja dessa konflikter medan designbeslut fortfarande fattas. Siemens beskriver denna tidiga mekaniska validering som en central fördel med elektromekanisk samdesign, inklusive kontroller kring monteringspositioner, utrymmen, panelurskärningar och genomförbarhet av kabeldragning.

3. ECAD och MCAD utbyter den designinformation som varje team behöver

Nästa steg är själva integrationen.

Istället för att skicka en elritning till mekanikteamet och be dem att manuellt återskapa dess komponentinformation, överför ett integrerat arbetsflöde användbar teknisk data mellan applikationer.

Typisk information kan inkludera:

Målet är inte att flytta all information mellan de två systemen. Det är att överföra tillräckligt med kontext för att varje disciplin ska kunna fatta beslut baserade på den senaste tekniska definitionen.

Den skillnaden är viktig. Att skicka PDF-filer eller kalkylblad kan kommunicera information, men någon måste fortfarande tolka och mata in den igen. Strukturerat ECAD-MCAD-datautbyte minskar det upprepade arbetet och minskar risken för att ett system glider ifrån det andra.

4. Båda teamen granskar förändringar innan de blir produktionsproblem

ECAD-MCAD-integration blir särskilt värdefull när designen ändras.

Anta att elingenjören byter ut en komponent mot en annan modell. Dess elektriska funktion kan vara identisk, men dess fysiska dimensioner kan vara annorlunda.

Utan ett samordnat arbetsflöde kan maskiningenjören fortsätta att designa kring den ursprungliga komponenten.

Eller så kan mekanikerteamet flytta flera enheter för att lösa ett problem med avståndet utan att elteamet omedelbart förstår hur det påverkar ledningar eller kabeldragning.

En sammankopplad designprocess ger båda disciplinerna ett tydligare sätt att granska ändringar innan nästa revision godkänns.

För projekt som involverar flera ingenjörer, leverantörer eller granskare bör denna tekniska koppling stödjas av tydliga roller, granskningsfaser och revisionspraxis. Vår guide till bästa praxis för samarbete inom elschemadesign täcker teamarbetets sida av den processen.

Vad händer när ECAD och MCAD inte är anslutna?

Separata ECAD- och MCAD-system kan fortfarande producera framgångsrika produkter. Problemet uppstår när team i hög grad förlitar sig på manuell avstämning för att hålla systemen i linje.

Flera problem följer ofta.

Dubbel datainmatning skapar fler möjligheter till fel

Om en elingenjör skapar komponentdata och någon i mekanikteamet manuellt matar in den igen, finns samma information nu på två ställen.

Varje komponentbyte, ändring av artikelnummer eller kvantitetsjustering måste sedan upprepas.

Ju oftare information matas in på nytt, desto lättare blir det för en version att bli föråldrad.

Fysiska konflikter upptäcks för sent

En elektrisk design kan vara funktionellt korrekt samtidigt som den skapar en omöjlig fysisk layout.

Kopplingslister kan vara för långa. Kabelkanaler kan störa komponenterna. En ny enhet kan behöva mer utrymme än väntat.

Att hitta problemet digitalt under konstruktionen ger ingenjörer fler alternativ. Att hitta det under panelmontering innebär vanligtvis att ändra något som redan har dokumenterats, godkänts, beställts eller tillverkats.

Elektriska och mekaniska stycklistor kan glida isär

Stycklistan kopplar samman designarbete med upphandling och produktion.

Om elteamet byter en komponent men den mekaniska dokumentationen fortfarande refererar till den föregående delen, kan inköp och tillverkning få motstridiga uppgifter.

Att upprätthålla en tillförlitlig elektrisk materiallista blir mycket svårare när tekniska data måste synkroniseras manuellt mellan olika discipliner.

Revisionskontroll blir ett problem över hela teamet

Revisionskontroll inom ett enda tekniskt system är bara en del av problemet.

Teamen behöver också veta om:

• ECAD-projektet matchar den nuvarande MCAD-monteringen
• Stycklistan motsvarar den godkända designen
• Mekaniska ändringar granskades av elektroingenjörer
• Förändringar i elektriska komponenter återspeglades mekaniskt

Utan en gemensam revisionsprocess kan varje disciplin arbeta utifrån en giltig fil som tillhör ett annat steg i produkten.

Vad kräver en bra ECAD-MCAD-integration?

Att koppla samman två programvaruprodukter ensamma skapar inte ett bra arbetsflöde inom ingenjörskonst.

Integrationen behöver också bevara den information som ingenjörer använder för att fatta beslut.

Strukturerad teknisk data istället för manuell återskapning

De starkaste arbetsflödena skickar användbar designinformation mellan system snarare än att helt förlita sig på skärmdumpar, e-postmeddelanden, kalkylblad eller omritade komponentlistor.

Det minskar repetitiv inmatning och ger den mottagande ingenjören mer användbar kontext.

Tydligt ägande av elektriska och mekaniska data

Integration bör inte sudda ut det tekniska ansvaret.

Elektroingenjörer bör fortsätta att kontrollera elektrisk anslutning och schematiska avsikter. Maskingenjörer bör kontrollera fysisk geometri och mekaniska begränsningar.

Integrationen ger insyn över dessa gränser utan att varje ändring förvandlas till ett gemensamt redigeringsproblem.

Konsekvent komponent- och stycklistainformation

Komponentidentiteter, kvantiteter och revisioner bör förbli harmoniserade genom hela det tekniska arbetsflödet.

Detta blir allt viktigare när inköps-, tillverknings- eller serviceteam börjar använda samma produktinformation.

Spårbarhet av revisioner

Ingenjörer behöver veta vad som har ändrats, vilken designversion som är aktuell och om en förändring inom en disciplin påverkar den andra.

Detta är särskilt användbart i långvariga projekt där flera revideringar kan ske innan lansering.

Samarbete genom hela designcykeln

ECAD-MCAD-integrationen fungerar bäst när samarbetet börjar innan designen anses vara klar.

Att vänta tills den elektriska konstruktionen är klar innan mekanisk validering flyttar helt enkelt koordinationsproblemet till ett senare skede.

Molnbaserade ingenjörsverktyg kan också göra den samordningen enklare för distribuerade team eftersom projektåtkomst, kommentarer och revisioner inte helt är beroende av lokalt lagrade filer. Se fördelarna med molnbaserad elektrisk CAD för mer information om det arbetsflödet.

Hur PLM utökar ECAD-MCAD-integrationen bortom designteamet

Integrering av ECAD och MCAD hanterar kommunikationen mellan ingenjörsdiscipliner. Produktlivscykelhantering (PLM) lägger till ytterligare ett lager genom att hantera hur godkänd teknisk information rör sig genom den bredare produktlivscykeln.

Det är viktigt eftersom en teknisk ändring kan påverka mer än CAD-modellen.

En komponentuppdatering kan också ändra:

• BOM:n
• Upphandlingskrav
• Tillverkningsdokumentation
• Produktrevisioner
• Servicejournaler
• Konfigurationsinformation

Att koppla ECAD- och MCAD-information till PLM ger team ett mer kontrollerat sätt att hantera dessa beroenden.

Inom Siemens Xcelerator-ekosystemet kan Capital X Panel Designer Advanced samarbeta med Teamcenter för att utöka ECAD-data till bredare arbetsflöden under produktens livscykel. Team kan publicera elektriska stycklistadata och projicera PDF-filer i Teamcenter, vilket hjälper till att hålla information om elektrisk design, revisioner och produktregister bättre sammankopplade mellan tekniska funktioner. För en närmare titt på detta sammankopplade arbetsflöde, se hur Capital X Panel Designer Advanced överbryggar elektrisk och mekanisk design .

Den praktiska fördelen är spårbarhet: tekniska data kan förbli kopplade till den bredare produktdefinitionen istället för att stanna vid CAD-överlämningen.

ECAD-MCAD-integration i ett arbetsflöde för design av kontrollpaneler

Tänk dig en maskinbyggare som utvecklar ett nytt styrskåp.

Elektroingenjören skapar först schemat, specificerar PLC-moduler, skyddsanordningar, reläer, terminaler och andra komponenter och genererar sedan tillhörande enhets- och stycklistainformation.

Maskingenjören behöver dessa komponenter för att bygga höljet och monteringsarrangemanget.

Med ett frånkopplat arbetsflöde kan processen se ut så här:

ECAD-design → exportera kalkylblad/PDF → manuell MCAD-återskapning → mekanisk granskning → e-postkorrigeringar → ECAD-ändringar → ytterligare en export

Varje överlämning skapar ytterligare en möjlighet för information att bli föråldrad.

Ett sammankopplat arbetsflöde är närmare:

ECAD-design → strukturerad komponentdata → MCAD-validering → designgranskning → kontrollerad revision → uppdaterad produktinformation

Ingen av ingenjörerna förlorar kontrollen över sin disciplin.

Skillnaden är att de lägger mindre tid på att översätta det som det andra teamet redan har utformat.

Där Capital X Panel Designer Advanced passar in i ECAD-MCAD-integrationen

För ingenjörsteam som arbetar inom Siemens ekosystem stöder Capital X Panel Designer Advanced elektromekanisk samdesign genom att koppla samman elpaneldesign med mekaniska CAD- och PLM-arbetsflöden.

Capital X Panel Designer förblir ECAD-miljön där elingenjörer skapar scheman, paneldokumentation, stycklistor, anslutningsinformation och annan elektrisk designdata.

Avancerad nivå utökar dessa elektriska CAD-funktioner med Siemens Xcelerator-integrationer för:

• Designcenter Solid Edge
• Designcenter X
• Teamcenter

Information om elscheman och komponenter kan exporteras för användning i Designcenter Solid Edge eller Designcenter X, vilket minskar behovet för maskiningenjörer att manuellt återskapa enhetsinformation. Team kan också publicera stycklistadata och projekt-PDF:er i Teamcenter för att stödja produktdatahantering och spårbarhet av revisioner.

Dessa integrationer bygger på Capital X Panel Designers molnbaserade funktioner för samarbete inom eldesign , inklusive delad projektåtkomst, behörigheter, versionshantering och samarbete i realtid för scheman.

Avancerad nivå är mest relevant för ingenjörsteam vars elpaneldesign regelbundet interagerar med mekanisk CAD eller PLM. Om projekten huvudsakligen ligger inom eldesign kan standardnivån redan täcka det nödvändiga arbetsflödet. Avancerad nivå blir mer användbar när el-, mekanik- och produktdata behöver koordineras mellan Designcenter Solid Edge , Designcenter X eller Teamcenter.

Du kan jämföra Capital X Panel Designer-planer och avancerade integrationsfunktioner för att se vilken nivå som passar ditt tekniska arbetsflöde.

Slutsats: Bättre elektromekanisk design börjar med bättre teknisk överlämning

ECAD och MCAD kommer att fortsätta att lösa olika tekniska problem.

Målet med integrationen är inte att sammanfoga båda disciplinerna till ett enda arbetsflöde. Det är att hålla den tekniska informationen mellan dem sammankopplad allt eftersom designen ändras.

Elektroingenjörer behöver förtroende för att specificerade komponenter och anslutningar kan hanteras mekaniskt. Maskiningenjörer behöver noggranna data om elektriska komponenter innan de slutför layouter, kapslingar och monteringar. Tekniska chefer behöver båda disciplinerna som arbetar utifrån kompatibla revisioner.

Ett väl sammankopplat ECAD-MCAD-arbetsflöde flyttar dessa kontroller tidigare i designprocessen, innan inkonsekvenser leder till produktionsändringar eller omarbetningar.

För team som redan använder Designcenter Solid Edge , Designcenter X eller Teamcenter kopplar Capital X Panel Designer Advanced samman ECAD med Siemens mekaniska CAD- och PLM-arbetsflöden , vilket ger ett praktiskt sätt att förbättra samordningen mellan el- och maskinteknik.

Se ECAD-MCAD-integrationen i praktiken

Om du vill utvärdera arbetsflödet i ett faktiskt projekt kan du prova Capital X Panel Designer Advanced gratis i 30 dagar . Testversionen inkluderar dess elektromekaniska samdesignfunktioner, men åtkomst till motsvarande Siemens Xcelerator-applikationer krävs för att testa deras respektive integrationer.
