Hoe Label en Annoteer Je Meeraderige Kabels in Elektrische Schema's? Beste Praktijken Voor Ontwerpers Van Schakelpanelen.
Het beheren van kabelinformatie in complexe elektrische CAD-schema's is een van de meest tijdrovende aspecten van het ontwerpen van elektrische schakelpanelen. Naarmate projecten groter worden en schema's zich over meerdere pagina's uitstrekken, worden ingenieurs geconfronteerd met een terugkerende uitdaging: het consistent, traceerbaar en nauwkeurig houden van kabelgegevens gedurende het gehele ontwerpproces.
Bedradingsfouten die tijdens de productie worden ontdekt, onduidelijke kabelidentificatie tijdens de installatie en eindeloos heen en weer geraadpleegd worden tijdens ontwerpbeoordelingen leiden allemaal tot vertraagde projecten en hogere kosten.
Wat zijn de meest voorkomende uitdagingen bij het beheren van kabels in het ontwerpen van elektrische schema's?
Wanneer kabelinformatie aan meerdere draden op verschillende schemapagina's wordt toegewezen, raakt de kabelinformatie gefragmenteerd. Ingenieurs ondervinden hierdoor doorgaans diverse problemen.
Door de grote hoeveelheid informatie over kabels is het lastig om specificaties in één oogopslag te controleren. Ingenieurs moeten constant tussen pagina's bladeren, waardoor de kans groter is dat ze belangrijke details over het hoofd zien.
Handmatige controle tijdens ontwerpbeoordelingen kost ook waardevolle engineeringtijd. Elke kabelverbinding moet worden geverifieerd aan de hand van specificatiebladen, en in complexe schema's met tientallen meeraderige kabels kan dit proces uren duren voor één enkele beoordelingsronde.
- Data-inconsistenties komen aan het licht naarmate projecten groeien. Wanneer kabelinformatie handmatig op meerdere locaties wordt ingevoerd, ontstaan er onvermijdelijk discrepanties. Op de ene pagina kan bijvoorbeeld een 10-aderige kabel staan, terwijl op een andere pagina 12 aders voor dezelfde kabelaanduiding worden vermeld. Dit zorgt voor verwarring tijdens de productie en installatie.
Hoe verbeteren professionele ingenieurs en paneelontwerpers de efficiëntie van kabelmarkering?
De meest effectieve aanpak voor het labelen van kabels in elektrische schema's is om uitgebreide kabelinformatie precies daar weer te geven waar die nodig is, zonder de duidelijkheid van het schema te verliezen. Moderne CAD-software voor elektrische installaties is geëvolueerd om deze uitdagingen aan te gaan met intelligente systemen voor kabellabeling of annotatie die automatisch kabelgegevens weergeven over meerdere draadverbindingen.
Capital X Panel Designer is een cloudgebaseerde CAD-software voor elektrotechniek die effectief ingaat op de uitdagingen rondom kabelmarkering met de Multiline Cable Tag , een intelligent symbool dat kabelinformatie over meerdere draadverbindingen tegelijk weergeeft.
Hoe u meeraderige kabels kunt labelen met het Multiline Cable Tag-symbool
Wanneer u een Multiline Cable Tag op een groep draden plaatst, detecteert deze automatisch de kabelaanduiding en toont alle relevante informatie in één overzicht . Kernnamen, kabelspecificaties en aangepaste kabelgegevens worden allemaal samen weergegeven, waardoor het niet meer nodig is om individuele draden te inspecteren.
- Plaats het symbool op uw schema. Sleep het symbool voor meeraderige kabels vanuit de sjablonen naar de draden die u wilt labelen. Pas indien nodig de grootte van het symbool aan zodat het perfect op uw draadgroep past. Zodra u het symbool plaatst, worden direct de kabelgegevens en de bijbehorende kernnamen voor alle aangesloten draden weergegeven.
- Pas de weergegeven informatie aan. Klik met de rechtermuisknop op het symbool en selecteer 'Label bewerken' om precies te kiezen welke kabelgegevens u wilt weergeven. U kunt merk, model, maat/draaddikte, kabeltype en alle aangepaste velden die relevant zijn voor uw project opnemen. Deze flexibiliteit zorgt ervoor dat uw schema de juiste mate van detail toont voor de specifieke behoeften van uw project.
- Fouten automatisch detecteren. Als kabels verkeerd zijn aangesloten of als de namen van de kernen niet overeenkomen, worden deze fouten automatisch gedetecteerd en rood gemarkeerd.
Welke kabelinformatie kunt u weergeven voor betere kabelannotatie en -documentatie?
Uitgebreide kabelannotaties gaan verder dan eenvoudige identificatie. De Multiline Cable Tag ondersteunt een breed scala aan standaard en aangepaste kabelgegevensvelden die direct in uw kabeltags en gegenereerde rapporten worden opgenomen .
Standaard kabelspecificaties bevatten alle technische details die uw productieteam nodig heeft: aantal aders, dikte/doorsnede, kabeltype, fabrikant/merk, modelnummer, prijs en meer. Deze velden worden geïntegreerd met uw componentbibliotheken en kabeldatabases , waardoor consistentie tussen projecten wordt gewaarborgd.
Details op kernniveau bieden nauwkeurige controle over de toewijzing van individuele draden binnen elke kabel. Het systeem toont de namen, kleuren en functies van de kernen, waardoor het eenvoudig is om aansluitingen te controleren en problemen met verbindingen op te sporen en op te sporen tijdens het ontwerp of de installatie.

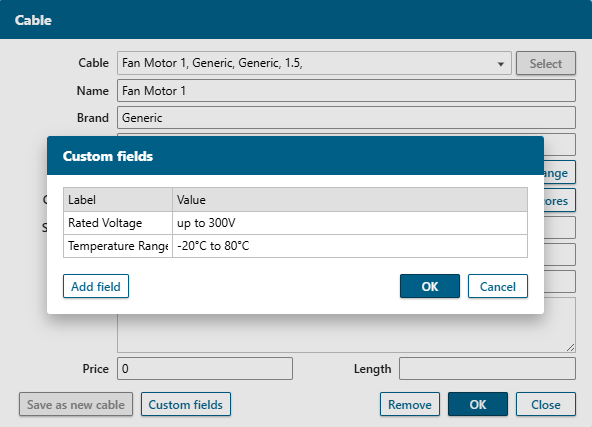

De mogelijkheid om extra gegevensvelden voor kabels toe te voegen, stelt u in staat de kabeldocumentatie aan te passen aan de specifieke eisen van uw project. U kunt bijvoorbeeld installatie-aantekeningen toevoegen met specificaties over de kabelgeleiding door het paneel, afschermingstypen of de goedkeuringsstatus voor ontwerpbeoordelingsprocessen. Deze aangepaste velden verschijnen in kabellabels en bij het genereren van rapporten , waardoor de gegevensconsistentie gedurende het hele project gewaarborgd blijft.
Je kunt ook aangepaste gegevensvelden aan je componenten toevoegen; lees meer over het toevoegen van aangepaste componentgegevens voor geavanceerde schema-annotatie .
Deze flexibele aanpak voor kabelgegevensbeheer betekent dat uw elektrische CAD-schema de enige bron van waarheid is voor kabelinformatie, waardoor discrepanties worden verminderd en projectoverdrachten worden vereenvoudigd.
Voordelen van een verbeterde workflow voor het ontwerpen van bedieningspanelen
Hoe stroomlijnt de functie voor kabelmarkeringen met meerdere regels het annoteren en beheren van kabels?
Of u nu bedieningspanelen, schakelborden of automatiseringssystemen ontwerpt, een volledig overzicht van de kabelinformatie heeft een positieve invloed op de nauwkeurigheid en de projectplanning.
Directe kabelidentificatie: onderscheid snel kabels in dichtbevolkte gedeelten van uw schema. In plaats van met de muis over elke draad te bewegen of eigenschappenvensters te openen, is de kabelinformatie in één oogopslag zichtbaar, waardoor de tijd die nodig is om de bedoeling van het schema te begrijpen aanzienlijk wordt verkort.
Intelligente foutdetectie: Problemen opsporen voordat ze de werkvloer bereiken. Als een ader verkeerd is toegewezen of een kabelreferentie ongeldig is, markeert het systeem de fout in het rood direct op de betreffende draad. Dit spoort fouten op tijdens het ontwerp in plaats van ze te ontdekken tijdens de productie of installatie.
Flexibele informatieweergave zonder ingewikkelde configuratie: De Multiline Cable Tag kan basiskabelidentificatie weergeven voor eenvoudige projecten of worden uitgebreid met aangepaste specificaties door aangepaste kabelgegevens toe te voegen .
Snellere ontwerp- en beoordelingscycli: Doordat kabelinformatie direct zichtbaar is, verlopen ontwerpbeoordelingen aanzienlijk sneller. Ingenieurs en paneelontwerpers besteden minder tijd aan het controleren van specificaties en meer tijd aan het evalueren van ontwerpbeslissingen. Wat voorheen uren verificatie vergde, kan nu in minuten worden voltooid, waardoor projecttijdlijnen worden versneld zonder dat dit ten koste gaat van de kwaliteit.
Minder bedradingsfouten en productievertragingen: Duidelijke en consistente kabelaanduidingen zorgen voor minder verrassingen wanneer de panelen de productievloer bereiken. Technici hebben direct toegang tot complete kabelspecificaties, aderindelingen en routinginformatie. Dit verkort de montagetijd, minimaliseert herwerk en zorgt ervoor dat de eerste versie overeenkomt met het ontwerp.
Verbeterde leesbaarheid van schema's voor alle betrokkenen bij het project: Duidelijke, professioneel opgestelde schema's zijn een voordeel voor iedereen die met het ontwerp werkt. Ingenieurs en paneelontwerpers kunnen kabelconfiguraties snel beoordelen tijdens aanpassingen. Projectmanagers kunnen ontwerpen bekijken zonder te verdrinken in technische details. Productieteams kunnen vol vertrouwen de productie uitvoeren, wetende dat de documentatie helder en compleet is.
Conclusie
Duidelijkere schema's leiden tot betere constructies en minder verrassingen gedurende de gehele levenscyclus van uw project. Het Multiline Cable Tag-symbool in Capital X Panel Designer helpt u bij het nauwkeurig documenteren van kabels, het verbeteren van de leesbaarheid van het ontwerp en het verminderen van de handmatige controle, zelfs bij de meest complexe ontwerpen met meerdere pagina's.
De combinatie van directe kabelidentificatie, automatische foutdetectie en flexibele labelopties biedt uw engineeringteam het overzicht en de controle die nodig zijn om uitzonderlijke resultaten te leveren.
Achter deze mogelijkheden schuilt een intuïtieve interface voor uw kabeldatabase , waarmee u al uw kabelbeheer op één plek kunt centraliseren – geen complexe menu's of verborgen instellingen, maar eenvoudige controle over uw complete kabelbibliotheek.
Ervaar het verschil dat professioneel kabelbeheer maakt in uw ontwerpworkflow. Gebruik meerregelige kabellabels in uw huidige projecten en ontdek hoe correcte kabelmarkering en -annotatie de ontwerpefficiëntie, de nauwkeurigheid van de productie en de projectresultaten verbeteren.
Meld u nu aan voor een gratis proefperiode van 30 dagen van Capital X Panel Designer .
Veelgestelde vragen (FAQ's)
1. Hoe label je meeraderige kabels in een elektrisch schema?
Om meeraderige kabels in een elektrisch schema te labelen, gebruikt u de Multiline Cable Tag in Capital X Panel Designer . Deze tag toont direct kabelinformatie over meerdere draadverbindingen tegelijk.
- Welke informatie moet in de documentatie van elektrische kabels worden opgenomen?
Essentiële kabeldocumentatie moet de volgende gegevens bevatten: kabelaanduiding, aantal aders, geleiderdikte/diameter, kabeltype, fabrikant/merk en modelnummer. Voeg daarnaast details op aderniveau toe, zoals adernamen, kleuren en type. Voor uitgebreide projectdocumentatie kunt u aangepaste velden toevoegen, zoals installatie-instructies, afschermingseisen, routingreferenties en goedkeuringsstatus.
- Waarom is een correcte kabelmarkering belangrijk bij het ontwerp van een bedieningspaneel?
Kabelmarkering heeft een directe invloed op de nauwkeurigheid van de productie, de efficiëntie van de installatie en de projectplanning. Duidelijke kabeldocumentatie vermindert bedradingsfouten tijdens de paneelmontage, minimaliseert de tijd die wordt besteed aan het controleren van specificaties tijdens ontwerpbeoordelingen en voorkomt kostbaar herstelwerk. Goed gemarkeerde kabels verbeteren bovendien de leesbaarheid van schema's voor alle betrokkenen en zorgen ervoor dat aan de industriële documentatiestandaarden wordt voldaan.
- Hoe kun je fouten in de kabelbedrading in elektrische schema's voorkomen?
Voorkom fouten in kabelbedrading door geautomatiseerde validatie in uw elektrische CAD-schema te implementeren. Gebruik kabelmarkeringssystemen, zoals de Multiline Cable Tag , die automatisch afwijkingen in aderindelingen, onjuiste kabelreferenties of ontbrekende specificatiegegevens detecteren. Capital X Panel Designer is slimme elektrische CAD-software die fouten in realtime markeert tijdens het ontwerpen, waardoor fouten worden opgespoord voordat ze in productie gaan.
- Wat is het verschil tussen de Multiline Cable Tag en de normale Cable Tag in Capital X Panel Designer , en wat zijn de belangrijkste voordelen?
De Multiline Cable Tag toont kabelinformatie over meerdere draden in één overzicht, terwijl de Cable Tag alleen kabelinformatie per draad afzonderlijk weergeeft. Gebruik deze kabeltags op uw draden om naar centrale gegevens te verwijzen in plaats van statische tekst te gebruiken, waardoor consistentie op alle pagina's wordt gewaarborgd. Dit elimineert de noodzaak om meerdere schemapagina's handmatig bij te werken wanneer kabelinformatie verandert.
6. Hoe beheert u kabeldocumentatie in schema's die uit meerdere pagina's bestaan?
Capital X Panel Designer biedt een gecentraliseerd en intelligent kabelbeheersysteem dat door uw gehele elektrische schema wordt doorgevoerd, zoals de kabeldatabase . Wanneer u kabelspecificaties op één locatie bijwerkt, worden die wijzigingen overal doorgevoerd waar de kabel voorkomt, zelfs in verschillende projecten.
- Welke industrieën profiteren het meest van verbeterde kabeldocumentatie?
Industrieën met complexe besturingssystemen profiteren hier aanzienlijk van, bijvoorbeeld industriële automatisering en productie, energieopwekking en -distributie, olie- en gasverwerkingsinstallaties, water- en afvalwaterzuivering, gebouwbeheersystemen, transportinfrastructuur, maritieme en offshore-installaties en farmaceutische productie. Elke sector die elektrische schema's van meerdere pagina's met talloze meeraderige kabels ontwerpt, zal aanzienlijke verbeteringen zien in ontwerpefficiëntie, productienauwkeurigheid en projectkwaliteit.
