Jak Oznaczać I Opisywać Kable Wielożyłowe Na Schematach Elektrycznych? Najlepsze Praktyki Dla Projektantów Paneli Sterowania

Zarządzanie informacjami o okablowaniu w złożonych schematach elektrycznych CAD jest jednym z najbardziej czasochłonnych aspektów projektowania rozdzielnic elektrycznych. Ponieważ projekty są skalowalne, a schematy obejmują wiele stron, inżynierowie stają przed powtarzającym się wyzwaniem: utrzymaniem spójności, identyfikowalności i dokładności danych o okablowaniu w całym procesie projektowania.

Błędy w okablowaniu odkrywane na etapie produkcji, niejasna identyfikacja kabli podczas instalacji oraz niekończące się odsyłacze podczas przeglądów projektów przyczyniają się do opóźnień w realizacji projektów i wzrostu kosztów.

Jakie są najczęstsze wyzwania związane z zarządzaniem kablami w projektowaniu schematów elektrycznych?

Gdy informacje o kablach są przypisane do wielu przewodów na różnych stronach schematu, stają się one fragmentaryczne. Inżynierowie zazwyczaj napotykają kilka problemów.

• Gęste informacje o kablach utrudniają weryfikację specyfikacji na pierwszy rzut oka, zmuszając inżynierów do ciągłego przewracania stron, a to z kolei zwiększa prawdopodobieństwo przeoczenia istotnych szczegółów.

• Ręczne sprawdzanie krzyżowe podczas przeglądów projektów również pochłania cenny czas inżynierów. Każde połączenie kablowe wymaga weryfikacji z arkuszami specyfikacji, a w przypadku gęstych schematów z dziesiątkami kabli wielożyłowych proces ten może zająć godziny w jednym cyklu przeglądu.

• Wraz z rozwojem projektów pojawiają się niespójności danych . Gdy informacje o kablach są wprowadzane ręcznie w wielu lokalizacjach, nieuchronnie pojawiają się rozbieżności. Jedna strona może wskazywać kabel 10-żyłowy, a inna 12-żyłowy dla tego samego oznaczenia kabla, co powoduje zamieszanie podczas produkcji i instalacji.

W jaki sposób inżynierowie i projektanci paneli zwiększają efektywność etykietowania kabli?

Najskuteczniejszym sposobem na oznaczenie kabli na schematach elektrycznych jest wyświetlanie kompleksowych informacji o kablach dokładnie tam, gdzie są potrzebne, bez utraty przejrzystości schematu. Nowoczesne oprogramowanie CAD do projektowania instalacji elektrycznych rozwinęło się, aby sprostać tym wyzwaniom, oferując inteligentne systemy oznaczania i adnotacji kabli, które automatycznie wyświetlają dane o kablach dla wielu połączeń przewodowych.

Capital X Panel Designer to natywny dla chmury system CAD do projektowania instalacji elektrycznych, który skutecznie rozwiązuje problemy związane z etykietowaniem kabli za pomocą Multiline Cable Tag , inteligentnego symbolu wyświetlającego informacje o kablu na wielu połączeniach przewodów jednocześnie.

Jak oznaczać kable wielożyłowe symbolem etykiety kabla wielożyłowego

Po umieszczeniu wieloliniowego znacznika kablowego na grupie przewodów, automatycznie wykrywa on oznaczenie kabla i wyświetla wszystkie istotne informacje w ujednoliconym widoku . Nazwy żył, specyfikacje kabli i niestandardowe dane kabli są wyświetlane razem, eliminując potrzebę sprawdzania poszczególnych przewodów.

1. Umieść symbol na schemacie. Przeciągnij i upuść symbol etykiety kabla wieloliniowego ze szablonów na przewody, które chcesz oznaczyć. W razie potrzeby zmień rozmiar symbolu, aby idealnie pasował do grupy przewodów. W momencie umieszczenia etykiety, natychmiast wyświetli ona informacje o kablu i nazwy żył wszystkich podłączonych przewodów.

2. Dostosuj wyświetlane informacje. Kliknij prawym przyciskiem myszy symbol i wybierz „Edytuj etykietę”, aby wybrać, które dane kabla chcesz wyświetlić. Możesz dodać markę, model, rozmiar/średnicę, typ kabla i dowolne pola niestandardowe istotne dla Twojego projektu. Ta elastyczność gwarantuje, że schemat będzie zawierał odpowiedni poziom szczegółowości, dostosowany do Twoich potrzeb.

3. Automatyczne wykrywanie błędów. Jeśli kable są nieprawidłowo przypisane lub nazwy żył są niezgodne, system automatycznie wykryje te błędy i podświetli je na czerwono.

Jakie informacje o kablach można wyświetlić, aby lepiej opisać i udokumentować kable?

Kompleksowe adnotacje kablowe wykraczają poza podstawową identyfikację. Etykieta wieloliniowa dla kabli obsługuje szeroki zakres standardowych i niestandardowych pól danych o kablach, które są bezpośrednio przesyłane do etykiet kablowych i generowanych raportów .

Standardowe specyfikacje kabli zawierają wszystkie dane techniczne potrzebne Twojemu zespołowi produkcyjnemu: liczbę żył, rozmiar/średnicę, typ kabla, producenta/markę, numer modelu, cenę i inne. Pola te integrują się z bibliotekami komponentów i bazami danych kabli , zapewniając spójność między projektami.

Szczegóły na poziomie rdzenia zapewniają szczegółową kontrolę nad przyporządkowaniem poszczególnych przewodów w każdym kablu. System wyświetla nazwy, kolory i funkcje żył, ułatwiając weryfikację zakończeń i rozwiązywanie problemów z połączeniami podczas projektowania lub instalacji.

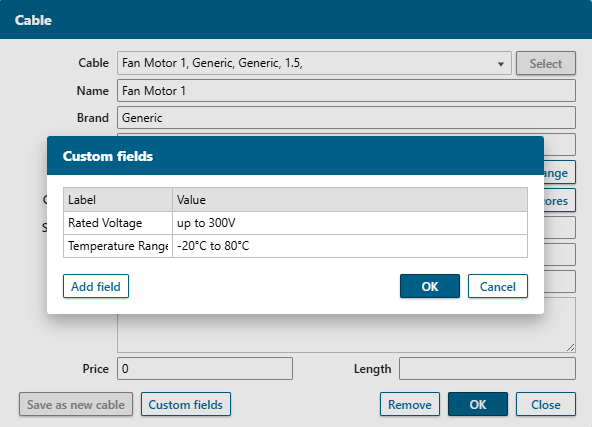

Możliwość dodania dodatkowych pól danych o kablach pozwala dostosować dokumentację kablową do specyficznych wymagań projektu. Można dodać notatki instalacyjne określające ścieżki prowadzenia kabli przez panel, typy osłon lub status zatwierdzenia dla procesów przeglądu projektu. Te niestandardowe pola pojawiają się w etykietach kabli i podczas generowania raportów , zapewniając spójność danych w całym projekcie.

Możesz również dodać niestandardowe pola danych do swoich komponentów; przeczytaj więcej na temat dodawania niestandardowych danych komponentów na potrzeby zaawansowanych adnotacji schematycznych .

Dzięki elastycznemu podejściu do zarządzania danymi o kablach schemat elektryczny CAD stanowi jedyne źródło wiarygodnych informacji o kablach, zmniejszając rozbieżności i upraszczając przekazywanie projektów.

Korzyści z ulepszonego procesu projektowania panelu sterowania

W jaki sposób funkcja etykiet wielowierszowych usprawnia opisywanie i zarządzanie kablami?

Niezależnie od tego, czy projektujesz panele sterowania, rozdzielnice czy systemy automatyki, pełny wgląd w informacje o kablach ma wpływ na dokładność i harmonogram projektu.

• Natychmiastowa identyfikacja kabli: Szybko rozróżniaj kable w gęstych sekcjach schematu. Zamiast nawigować kursorem myszy nad każdym przewodem lub otwierać okna dialogowe właściwości, informacje o kablach są widoczne na pierwszy rzut oka, co znacznie skraca czas potrzebny na zrozumienie intencji schematu.

• Inteligentne wykrywanie błędów: Wykrywaj problemy, zanim dotrą do hali produkcyjnej. Jeśli żyła jest nieprawidłowo przypisana lub numer referencyjny kabla jest nieprawidłowy, system podświetla błąd na czerwono bezpośrednio na problematycznym przewodzie. Pozwala to na wykrycie błędów na etapie projektowania, a nie na ich wykrycie podczas produkcji lub instalacji.

• Elastyczne wyświetlanie informacji bez skomplikowanej konfiguracji: Etykieta kabla wieloliniowego może zawierać podstawowe dane identyfikacyjne kabla w przypadku prostych projektów lub być rozszerzona o niestandardowe specyfikacje poprzez dodanie niestandardowych danych o kablu .

• Krótsze cykle realizacji i weryfikacji projektów: Gdy informacje o okablowaniu są natychmiast widoczne, przeglądy projektów przebiegają znacznie szybciej. Inżynierowie i projektanci paneli poświęcają mniej czasu na porównywanie specyfikacji, a więcej na ocenę decyzji projektowych. To, co kiedyś wymagało godzin weryfikacji, teraz można ukończyć w kilka minut, co przyspiesza realizację projektu bez utraty jakości.

• Mniej błędów w okablowaniu i opóźnień w produkcji: Przejrzyste, spójne opisy kabli oznaczają mniej niespodzianek, gdy panele trafią na halę produkcyjną. Technicy mają natychmiastowy dostęp do pełnej specyfikacji kabli, przypisań rdzeni i informacji o przebiegu. Skraca to czas montażu, minimalizuje konieczność przeróbek i gwarantuje, że pierwszy produkt będzie zgodny z założeniami projektowymi.

• Lepsza czytelność schematów dla wszystkich interesariuszy projektu: Przejrzyste, profesjonalnie ustrukturyzowane schematy przynoszą korzyści wszystkim osobom zaangażowanym w projekt. Inżynierowie i projektanci paneli mogą szybko oceniać konfiguracje okablowania podczas modyfikacji. Kierownicy projektów mogą przeglądać projekty bez zagłębiania się w techniczne szczegóły. Zespoły produkcyjne mogą pewnie realizować projekty, mając pewność, że dokumentacja jest przejrzysta i kompletna.

Wniosek

Bardziej przejrzyste schematy przekładają się na lepsze rezultaty i mniej niespodzianek w całym cyklu życia projektu. Symbol wielowierszowego znacznika kabla w Capital X Panel Designer pomaga w prowadzeniu dokładnej dokumentacji kabli, poprawia czytelność projektu i redukuje nakład pracy związany z ręczną weryfikacją nawet w przypadku najbardziej złożonych, wielostronicowych projektów.

Połączenie natychmiastowej identyfikacji kabli, automatycznego wykrywania błędów i elastycznych opcji etykietowania zapewnia Twojemu zespołowi inżynierów przejrzystość i kontrolę, których potrzebują, aby osiągać wyjątkowe wyniki.

Możliwości te kryją się w intuicyjnym interfejsie bazy danych kabli , który centralizuje wszystkie Twoje kable w jednym miejscu — bez skomplikowanych menu i ukrytych ustawień, tylko prosta kontrola nad całą biblioteką kabli.

Przekonaj się, jak profesjonalne zarządzanie okablowaniem wpływa na Twój proces projektowania. Wykorzystaj wieloliniowe etykiety kablowe w swoich projektach i przekonaj się, jak prawidłowe oznaczanie i adnotacje kabli wpływają na wydajność projektowania, dokładność produkcji i rezultaty projektu.

Zarejestruj się już teraz i skorzystaj z 30-dniowego bezpłatnego okresu próbnego Capital X Panel Designer .

Najczęściej zadawane pytania (FAQ)

1. Jak oznaczać kable wielożyłowe na schemacie elektrycznym?

Aby oznaczyć kable wielożyłowe na schemacie elektrycznym, użyj znacznika kabla wielożyłowego w Capital X Panel Designer . Natychmiast wyświetla on informacje o kablu dla wielu połączeń jednocześnie.

2. Jakie informacje powinna zawierać dokumentacja kabli elektrycznych?

Niezbędna dokumentacja kabla powinna zawierać oznaczenie kabla, liczbę żył, grubość/rozmiar przewodu, typ kabla, producenta/markę i numer modelu. Dodatkowo należy uwzględnić szczegóły dotyczące poszczególnych żył, takie jak nazwy, kolory i typ. Aby uzyskać kompleksową dokumentację projektu, należy dodać pola niestandardowe, takie jak uwagi dotyczące instalacji, wymagania dotyczące ekranowania, odniesienia do trasowania i status zatwierdzenia.

3. Dlaczego prawidłowe oznaczenie kabli jest ważne w projektowaniu paneli sterowania?

Oznaczenia kabli bezpośrednio wpływają na dokładność produkcji, wydajność instalacji i harmonogram projektu. Przejrzysta dokumentacja kabli redukuje błędy okablowania podczas montażu paneli, minimalizuje czas potrzebny na weryfikację specyfikacji podczas przeglądów projektu i zapobiega kosztownym poprawkom. Dobrze opisane kable poprawiają również czytelność schematów dla wszystkich interesariuszy i zapewniają zgodność z branżowymi standardami dokumentacji.

4. Jak można zapobiegać błędom w podłączaniu kabli na schematach elektrycznych?

Zapobiegaj błędom w okablowaniu, wdrażając automatyczną walidację w schemacie elektrycznym CAD. Korzystaj z systemów oznaczania kabli, takich jak Multiline Cable Tag , które automatycznie wykrywają niezgodności w przypisaniu żył, nieprawidłowe odniesienia kablowe lub brakujące dane specyfikacji. Capital X Panel Designer to inteligentne oprogramowanie CAD do projektowania elektrycznego, które podświetla błędy w czasie rzeczywistym podczas projektowania, wychwytując je jeszcze przed ich dotarciem do produkcji.

5. Jaka jest różnica między etykietą Multiline Cable Tag a zwykłą etykietą Cable Tag w programie Capital X Panel Designer i jakie są ich główne zalety?

Etykieta kabla wieloliniowego wyświetla informacje o kablach w wielu żyłach w jednym ujednoliconym widoku, podczas gdy etykieta kabla wyświetla informacje tylko o każdej żyłzie z osobna. Zaimplementuj te etykiety na swoich przewodach, aby odnosiły się do danych centralnych, a nie zawierały statycznego tekstu, zapewniając spójność na wszystkich stronach. Eliminuje to konieczność ręcznej aktualizacji wielu stron schematu w przypadku zmiany informacji o kablu.

6. Jak zarządzasz dokumentacją kablową na schematach wielostronicowych?

Capital X Panel Designer oferuje scentralizowany i inteligentny system zarządzania okablowaniem, który jest zintegrowany w całym schemacie elektrycznym, takim jak baza danych kabli . Aktualizacja specyfikacji kabli w jednym miejscu powoduje, że zmiany są widoczne wszędzie tam, gdzie kabel się pojawia, nawet w różnych projektach.

7. Które branże czerpią największe korzyści z udoskonalonej dokumentacji kablowej?

Branże ze złożonymi systemami sterowania odniosą znaczące korzyści, na przykład w automatyce przemysłowej i produkcji, wytwarzaniu i dystrybucji energii, zakładach przetwórstwa ropy naftowej i gazu, uzdatnianiu wody i ścieków, systemach zarządzania budynkami, infrastrukturze transportowej, instalacjach morskich i przybrzeżnych oraz produkcji farmaceutycznej. Każdy sektor, który projektuje wielostronicowe schematy elektryczne z wieloma kablami wielożyłowymi, odnotuje znaczną poprawę wydajności projektowania, dokładności produkcji i jakości projektu.
