May 12, 2020 · Electra E8 · Visio

10 Visio-tips För Electra E8-användaren

Vi är nu en del av Siemens familj. Electra Cloud är nu Capital Electra X och Electra E9 är nu Capital Electra 2210.

Vi har varit Visio-användare under lång tid och det är lätt att glömma att trots att de är enkla att använda kan nya Visio-användare behöva spendera lite tid i Visio för att bekanta sig med denna miljö.

Så här är tio tips som förhoppningsvis kommer att påskynda saker och få dig att bli produktiv snabbt.

1. Hur man panorerar och zoomar lätt.

Om du använder Visio 2003/2007 vill vi anpassa verktygsfältet med ytterligare tre ikoner som låter oss zooma snabbt. Högerklicka på verktygsfältet, klicka på Anpassa, klicka sedan på "Visa" och dra och släpp "Zooma in", "Zooma ut" och "Hela sidan" till ditt verktygsfält. Dessa 3 ikoner låter oss zooma in, ut och titta på hela sidan med bara ett musklick.

Om du använder Visio 2010 visas dessa 3 ikoner automatiskt i det nedre högra hörnet av ditt fönster.

Om du vill ha ännu enklare panorering och zoomning, klicka på Visa-menyn och välj "Panorera och zooma" (Visio 2010: fliken Visa | Uppgiftsrutor | Panorera och zooma). Det här fönstret kan dras för att sväva eller limmas till vänster eller höger om skärmen och kan vara ganska användbart.

2. Hur man ritar och mäter med specifika mått.

För att rita en linje / rektangel / cirkel med specifika dimensioner öppnar du storlek och positionsfönster. Under Visa-menyn klickar du på storlek och position (Visio 2010: fliken Visa | Aktivitetsrutor | Storlek och position).

I bredd- och höjdfältet skriver du in dina dimensioner i större enheter (t.ex.: 12 tum, 13 tum, 14 km osv.) Och Visio kommer att förstå dina enheter och storlek i enlighet därmed med hänsyn till dina nuvarande inställningar för sidskala och sidmätningsenheter . Om du ville rita en linje lutad i en viss vinkel, rita bara en rak linje och använd storlek och positionsfönster för att skriva in önskad vinkel

Om du använder layoutformer i stencilerna från Electra, högerklicka på dessa former för att ställa in exakta mått. Om du använder Electra-menyn "Manage Components" eller "Generate Layout" kan du dessutom göra samma sak

För att mäta mått, dra och släpp de tre mätformerna som visas till vänster och dra på deras gula handtag för att mäta och visa dimensioner. Högerklicka på dessa former för att ändra måttenheter till tum eller cm.

3. Hur man ritar prickade, streckade linjer och pilar.

Rita en normal linje, se till att den är markerad och klicka sedan på linjens ikon eller ikoner som visas längst ner för att ändra linjetjocklek (vikt), streck eller pilar

Detsamma gäller för ledningar i Electra, se till att en ledning är vald och klicka sedan på dessa ikoner för att ändra ledningen från dess standard heldragna linje till streck eller till vilken färg du vill.

4. Hur man ställer in och använder lager.

Många Visio-användare kanske inte vet att Visio stöder lager och vid normal användning kan det hända att skiktning inte behövs, men om du behöver det, klicka på Visa-menyn | Skiktegenskaper (Visio 2010: fliken Hem | Lager | Skiktegenskaper) för att komma åt lager.

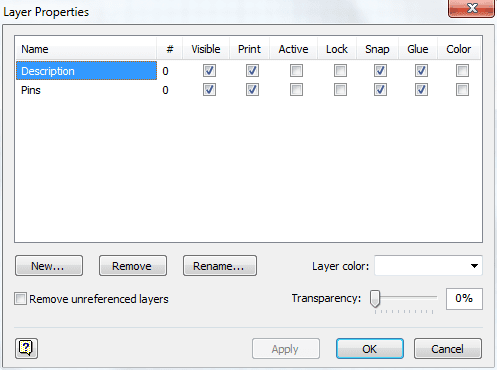

I Electra separeras stiftnamn och beskrivningar i sina egna lager, så att deras egenskaper enkelt kan ändras globalt, som visas nedan:

Du kan tilldela alla beskrivningar som ska visas i en färg du själv väljer, eller få den att visas men inte skrivas ut och vice versa. Detsamma gäller för stiftnamn. Om det behövs kan du skapa dina egna lager och tilldela dina symboler och text till dina anpassade lager.

5. Hur ritar man en triangel eller sexkant.

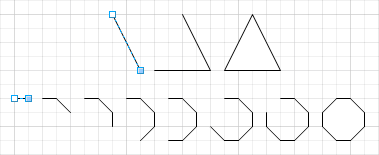

För att rita en triangel klickar du på linjeverktyget och klickar och drar för att rita en rak linje (som visas längst ner). Det blå handtaget med vit fyllning visar början på raden medan det blå handtaget med blå fyllning visar slutet på raden. Klicka och dra på slutpunkten för den första raden för att skapa en andra rad och Visio kommer automatiskt att gå med i de två raderna. Upprepa samma för den tredje raden och Visio stänger automatiskt de tre raderna för att skapa en triangel och fyller den automatiskt med vit färg. Detsamma gäller för att rita en sexkant eller för andra flersidiga former.

6. Hur man ritar en böjd linje.

Klicka på Freeform-verktyget och klicka och dra för att skapa en båge. Håll musen över den här bågen, så Visio visar ytterligare handtag. Dra i det runda handtaget för att böja kurvan efter dina behov.

7. Hur man vänder och roterar former.

Om du använder äldre versioner av Visio, högerklicka bara för att rotera eller vända en form. Om du använder Visio 2010 måste du högerklicka på ditt band och välja Anpassa, hitta roteringsverktyget och lägg till det i ditt band. Rotationsverktyget låter dig vända en form förutom att rotera den, vilket inte är särskilt användarvänligt (hej Microsoft, lyssnar du?) På något sätt.

Klicka och välj vilken form du vill rotera / vänd och klicka sedan på rotera-knappen för att rotera / vända.

Symboler i Electra gjordes med sina stiftnamn från vänster till höger och uppifrån och ner. Om du av någon anledning behöver att dessa stiftnamn ser annorlunda ut (som visas ovan) kan du göra en vändning på symbolen och både anslutningspunkter och stiftnamn kommer att vändas till önskad position.

8. Hur man ändrar en forms staplingsordning.

Ibland kanske du vill skapa former som är staplade ovanpå varandra, som visas till vänster. Den översta bilden visar triangeln ovanpå, kvadratisk i mitten och cirkeln längst ner på stacken. Alla får 50% transparens för illustrationsändamål.

Högerklicka på vilken form som helst och välj "Skicka bakåt" eller "Ta fram" för att ordna om deras staplingsordning.

Den nedre bilden visar att triangeln är "Skicka till baksida" och därmed har vi nu fyrkanten överst, cirkel i mitten och triangeln längst ner på stacken.

9. Hur man formaterar textblock i former.

Alla former i Visio kan ha text bifogad (även om texten kan vara tom), och endast en enda text kan bifogas till en enda form. För att ha flera text måste du gruppera flera former i en grupp, där varje form i en grupp sedan kan ha sin egen text.

Som visas i bilden ovan, kommer Visio som standard att formatera textblocket i enlighet med detta, för rektanglar fyller textblocket hela rektangeln, för rader följer texten kurvan för den aktuella raden. Om du behöver ändra utseendet på texten klickar du på formen och klickar sedan på textblockverktyget och drar sedan i de blå handtagen. Du kommer att kunna ändra storlek på textblocket förutom att omplacera texten till var du än behöver.

10. Vad är anslutningspunkter och varför är det viktigt.

I Visio får du ansluta en form till en annan och Visio hanterar din anslutning genom att visa en linje mellan de två formerna med den kortaste möjliga sökvägen.

I elektriska CAD-ritningar kräver Electra att du endast ansluter en ledning till anslutningspunkterna (som visas till vänster med blå 'x' vid kanten av symbolen). Detta beror på att endast Electra skulle kunna veta att du har anslutit en ledning till en terminal på din symbol genom att ansluta till en anslutningspunkt och kunna skapa en anslutning (från / till) -lista ordentligt.
