Оптимизируйте Аннотации Схем И Экономьте Время Проектирования С Помощью Символа Тега Компонента

При разработке электрических схем аннотации не только полезны для сборщиков распределительных устройств, но и критически важны. Инженеры используют их для документирования номеров деталей, номинальных характеристик и функций, чтобы любой, кто читает схему, мог чётко понять замысел проекта. Без точных аннотаций совместная работа замедляется, поиск и устранение неисправностей затрудняется, а документация рискует не соответствовать стандартам проекта.

Несмотря на всю важность этого этапа, он зачастую является одним из самых трудоёмких этапов проектирования электрической схемы. Ручной ввод и обновление этой информации для множества компонентов может быстро стать утомительным, однообразным и подверженным ошибкам.

Вот почему все больше инженеров обращаются к автоматизации в современных электротехнических САПР, которые в данном случае не только ускорят аннотирование, но и обеспечат большую точность, согласованность и более рационализированный процесс проектирования электрических систем.

Автоматизируйте аннотации с помощью символа «Тег компонента», чтобы сэкономить время и повысить точность.

Символ «Тег компонента», доступный в Capital X Panel Designer , облачной системе автоматизированного проектирования электротехнических систем Siemens, упрощает создание аннотаций схем, автоматически отображая данные о компонентах непосредственно на чертеже . Вместо того чтобы тратить часы на многократное ручное создание аннотаций, инженеры могут создавать точные, согласованные и простые для понимания схемы.

Для проектировщиков и сборщиков распределительных щитов символ «Тег компонента» особенно полезен при документировании компонентов, требующих точной идентификации во время сборки , таких как реле, выключатели или модули ПЛК. Отображая ключевые данные, такие как номинальные напряжения или точное расположение панели, непосредственно на схеме, специалисты по сборке могут быстро находить и устанавливать нужные детали, не просматривая отдельные документы.

Благодаря автоматизации этого этапа рабочего процесса САПР электрооборудования инженеры экономят время на канцелярских задачах и получают больше времени для сосредоточения на качестве проектирования и инновациях, а также гарантируя отсутствие ошибок, надежность и соответствие документации стандартам проекта.

Результат? Меньше ошибок, более быстрая сборка и более слаженное взаимодействие между конструкторскими и производственными группами.

Как просмотреть или отобразить данные компонента с помощью символа тега компонента

С помощью символа метки компонента просмотр или отображение ключевой информации , такой как марка, описание и модель, на вашей схеме становится быстрым и простым:

• Перетащите символ метки компонента из трафарета Capital X Panel Designer на свой чертеж.
• Перетащите желтую контрольную точку на любой символ, и тег компонента автоматически отобразит назначенную информацию о компоненте символа.
• Или щёлкните правой кнопкой мыши по метке компонента и выберите «Выбрать ссылку». Эта опция предоставляет список всех ссылок на схеме, и вы можете выбрать одну из них, независимо от её расположения на чертеже.

Нужно отобразить конкретную информацию? Щёлкните правой кнопкой мыши по тегу и выберите «Изменить тег компонента». Здесь вы можете выбрать, какие атрибуты отображать: от модели и номера заказа до примечаний и даже цены.

Отображение пользовательских данных компонента с помощью тега компонента для более подробных схемных аннотаций

Иногда стандартной информации, такой как название или марка компонента, недостаточно. Инженерам часто требуется указывать дополнительные характеристики, например, максимальное напряжение питания, место установки или другие примечания, относящиеся к проекту, непосредственно на схеме, чтобы обеспечить ясность и точность.

С помощью интеллектуального символа тега компонента вы можете отобразить больше, чем предоставленные по умолчанию атрибуты в «Редактировании тега компонента», а также добавить любые пользовательские данные, необходимые для вашего проекта.

Этот гибкий подход позволяет инженерам отображать дополнительные аннотации схем в соответствии с требованиями проекта, гарантируя, что критически важные детали будут зафиксированы и переданы одним взглядом, что сделает документацию более информативной и надежной для совместной работы, устранения неполадок и установки.

Чтобы просмотреть или отобразить данные пользовательского компонента на чертеже, необходимо сначала добавить пользовательское поле к компоненту :

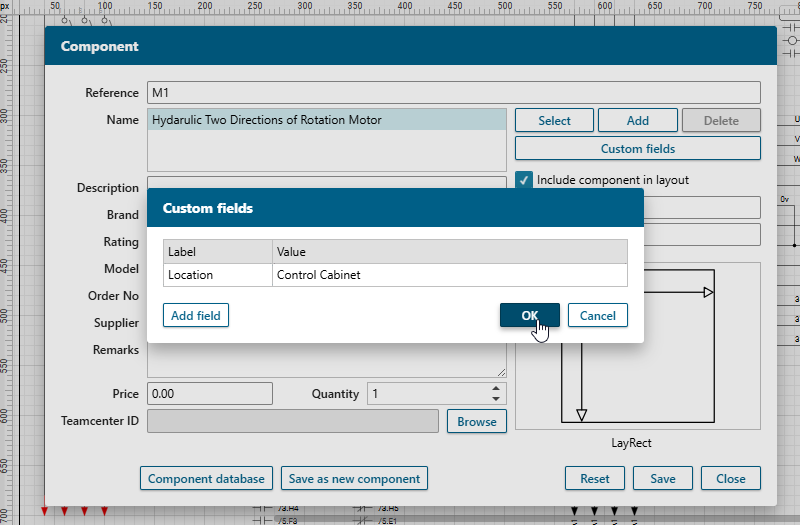

• Щелкните правой кнопкой мыши компонент символа и выберите «Изменить ссылку».
• Нажмите кнопку «Компонент», чтобы развернуть окно «Компонент».
• Нажмите кнопку «Пользовательские поля».
• Добавьте необходимые «Метка» и «Значение». Например, можно указать физическое местоположение компонента.

После сохранения это настраиваемое поле станет частью информации о вашем компоненте. Теперь, когда вы перейдете к пункту «Изменить тег компонента», вы увидите созданное настраиваемое поле в списке и сможете отобразить его на схеме вместе с другими атрибутами.

Упростите подключение, просматривая и отображая информацию о кабеле с помощью символа бирки кабеля

Подобно тому, как символ «Тег компонента» мгновенно отображает информацию о компоненте на чертеже, символ «Тег кабеля» в Capital X Panel Designer обеспечивает ту же эффективность и удобство при проектировании электропроводки. Вместо того, чтобы вручную маркировать каждый кабель, символ «Тег кабеля» автоматически отображает на схеме информацию о кабеле , такую как марка, размер или название жилы, после назначения кабеля.

Отображая информацию о кабелях именно там, где она необходима, инженеры и техники могут быстро определить нужные кабели, минимизировать риск неправильного подключения и ускорить монтаж . Это не только экономит время и повышает эффективность работы в цеху, но и обеспечивает большую надёжность, точность и согласованность на всех этапах проектирования и сборки панели.

Заключение

Интеграция передовых инструментов автоматизации, таких как маркировка компонента и маркировка кабеля, в рабочий процесс проектирования электрических схем, позволяет исключить повторяющиеся задачи аннотирования , минимизировать количество ошибок и создавать документацию, которую легко читать и которой удобно делиться. Эти инструменты не только экономят драгоценное время, но и укрепляют взаимодействие между инженерами, проектировщиками распределительных щитов и строителями.

В проектах по проектированию и сборке панелей, где точность имеет решающее значение, сокращение количества ошибок означает более быстрый прогресс, более слаженную совместную работу и большую уверенность в конечных результатах.

Сделайте свои электрические схемы более продуманными, понятными и надёжными . Попробуйте символы маркировки компонентов и кабелей в Capital X Panel Designer и оптимизируйте свой следующий проект.

Зарегистрируйтесь сейчас для 30-дневной бесплатной пробной версии .
