Преодоление Проблем Создания Электрических Клеммных Колодок С Помощью Программного Обеспечения САПР Для Электротехники
Ключевые выводы
- Клеммные колодки представляют собой изолированные модульные блоки, которые надежно соединяют и упорядочивают множество проводов в панелях управления, распределительных коробках и распределительных системах.
- К числу распространенных проблем относятся сложность проводки, проблемы совместимости разъемов, ограниченное пространство и соответствие отраслевым стандартам.
- Правильная конструкция клеммной колодки повышает надежность системы, упрощает техническое обслуживание и сокращает дорогостоящие простои.
- Capital X Panel Designer автоматизирует создание, нумерацию и документирование клемм, позволяя инженерам создавать схемы гораздо быстрее, чем с помощью устаревшего программного обеспечения САПР.
- Встроенная в облачную среду функция совместной работы в Capital X Panel Designer обеспечивает синхронизацию схем и расположения клемм в режиме реального времени между командами.
Введение
Создание клеммных колодок — это процесс проектирования, организации и документирования клеммных соединений в электрических схемах для обеспечения безопасной, надежной и ремонтопригодной прокладки проводов в распределительных щитах и системах распределения.
Электрические клеммы играют важнейшую роль в питании различных устройств, обеспечивая бесперебойную передачу напряжения, тока и сигналов. Однако проблемы с клеммными колодками, такие как неправильный размер или несовместимость с существующими разъёмами, могут привести к снижению производительности или даже к сбоям в работе.
Освоение тонкостей работы клеммных колодок имеет решающее значение для инженеров, позволяя им эффективно решать связанные с этим задачи. К счастью, появление систем автоматизированного проектирования (САПР) произвело революцию в этом аспекте электротехники. Использование передовых систем САПР решает распространённые проблемы создания клеммных колодок, оптимизируя проектирование и модификацию, повышая надёжность, безопасность и эффективность системы.
Что такое клеммная колодка?
Клеммная колонка — это изолированный модульный блок, который соединяет и закрепляет несколько электрических проводов в панелях управления, распределительных коробках и системах распределения электроэнергии. Также называемая клеммной колодкой, соединительным блоком или барьерной колонкой, она обеспечивает организованные и доступные точки подключения, упрощающие установку, техническое обслуживание и поиск неисправностей в многопроводных системах.
Из чего изготавливаются клеммные колодки?
Клеммная колодка состоит из ряда изолированных соединительных блоков, соединенных в длинный ряд. Каждый блок содержит токоведущий элемент (металлическую полосу или клеммную колодку) и зажим для фиксации проводов.
Основной блок клеммной колодки обычно изготавливается из прочного непроводящего материала, такого как пластик или керамика, и предназначен для электрической изоляции соседних блоков, в то время как проводящие части изготавливаются из меди, латуни, олова или других металлов, совместимых с медью, для обеспечения надежной проводимости и коррозионной стойкости.
Благодаря этим особенностям клеммные колодки являются распространенным, но важным компонентом в электрических панелях, распределительных коробках и других устройствах, требующих многопроводных соединений.
Как подключаются клеммные колодки?
Клеммные колодки соединяются путем вставки зачищенных концов проводов в клеммную колодку и их фиксации с помощью одного из пяти способов соединения: винтовые зажимы, пружинные зажимы, продавливание изоляции, клеммные соединители или штекерные гнезда.
Вот пять наиболее популярных из них:
Ввинчивающийся: Использует винты для крепления проводов. Аналогичная модель — клеммная колодка с барьерным креплением, которая имеет небольшую крышку для защиты проводки.
Лучше всего подходит для постоянных соединений, требующих высокой прочности на вырыв.
Пружинный: в этой конструкции провод (обычно закреплённый в наконечнике) просто вставляется в блок и удерживается пружинным зажимом. Для активации или освобождения пружины используется устройство освобождения пружины.
Идеально подходит для интенсивной проводки и работы в условиях повышенной вибрации.
Разъем со смещением изоляции (IDC): в этой модели внутри клеммной колодки используются два острых лезвия для прорезания изоляции провода и контакта с проводом.
Используется для быстрой полевой заделки без зачистки проводов.
Клеммная колодка с разъёмом типа «Tap»: в этой модели провод, присоединённый к разъёму, насаживается на язычок. В зависимости от типа разъёма, провод можно обжать или припаять.
Широко используется в автомобильной промышленности и производстве бытовой техники.
Разъёмная клеммная колодка: в этой модели провод вставляется в разъёмную колодку и фиксируется винтом. Затем колодка подключается к розетке.
Обеспечивает быстрое отключение оборудования для проведения технического обслуживания.
Для чего используется клеммная колодка?
Электрические клеммные колодки играют важную роль в оптимизации электрических соединений и улучшении общей конструкции и функциональности электрических систем.
Электрические клеммные колодки используются в широком спектре применений, включая:
Панели управления: Клеммные колодки часто используются в панелях управления для подключения датчиков, переключателей и других компонентов к системе управления, а также для подключения кабелей питания.
Электропроводка в зданиях: Клеммные колодки обычно используются в электропроводке зданий для подключения электрических кабелей к светильникам, розеткам и выключателям. Они также могут использоваться для создания разветвленных цепей и соединения нескольких проводов.
Распределение электроэнергии: Клеммные колодки служат для подключения силовых кабелей к распределительным щитам и коммутационным устройствам в системах распределения электроэнергии. Они также соединяют обмотки трансформаторов и создают несколько ответвлений от одного источника.
Каковы преимущества клеммных колодок для электропроводки?
Клеммные колодки обеспечивают упорядоченную организацию, упрощенную проводку, более легкое техническое обслуживание, гибкость конструкции, повышенную безопасность, стандартизацию в отрасли и экономию места:
Централизованное подключение: Клеммные колодки объединяют множество проводных соединений в одном доступном месте, уменьшая беспорядок из кабелей и упрощая трассировку цепей.
Обслуживание без инструментов: подпружиненные и подключаемые клеммы позволяют отсоединять провода без специальных инструментов, что минимизирует время, затрачиваемое на ремонт.
Модульное расширение: для добавления новых цепей требуется только установка дополнительных клеммных колодок — переподключение существующих соединений не требуется.
Замена отдельных проводов: Неисправные соединения можно изолировать и заменить, не затрагивая соседние провода, в отличие от соединений, выполненных методом сращивания или пайки.
Визуальный осмотр: Открытые точки соединения позволяют специалистам быстро выявлять ослабленные провода, коррозию или повреждения во время плановых проверок.
Совместимость с продукцией разных производителей: Стандартные размеры для монтажа на DIN-рейку и клемм обеспечивают совместимость компонентов от разных производителей.
Уменьшенная занимаемая площадь панели: Многоуровневые клеммные колодки позволяют устанавливать соединения вертикально, максимально увеличивая плотность проводов в корпусах с ограниченным пространством.
Правильное проектирование и организация клеммных колодок: почему это важно?
Точность и аккуратность при проектировании и организации клеммных колодок для электрических соединений имеют решающее значение для эффективной работы системы.
Грамотно спроектированная клеммная колодка обеспечивает надежное соединение, упрощенную установку, эффективную диагностику неисправностей, минимальное время простоя, оптимизированное использование пространства, соответствие нормативным требованиям и более простое долгосрочное техническое обслуживание.
Более быстрая установка: Логичное расположение клемм с четкой маркировкой сокращает время прокладки проводов и исключает необходимость гадать при сборке панели.
Снижение затрат на обслуживание: Удобное размещение терминала минимизирует трудозатраты при поиске и устранении неисправностей и замене компонентов.
Снижение количества ошибок при вводе в эксплуатацию: Систематическая нумерация клемм, соответствующая схемам, предотвращает неправильное подключение, вызывающее задержки при запуске.
Увеличение срока службы оборудования: Правильное расстояние между клеммами и терморегулирование предотвращают перегрев, который со временем ухудшает качество клеммных соединений.
Документация, готовая к аудиту: Хорошо организованная схема расположения терминалов упрощает проверку соответствия требованиям во время проверок и аудитов безопасности.
Масштабируемая архитектура: В перспективных проектах предусмотрено резервирование мест для терминалов для будущего расширения без необходимости модификации панелей.
Передача знаний: Четкая организация клемм позволяет новым специалистам понимать принцип работы проводки системы без длительного обучения.
Клеммные колодки в изменениях конструкции
Изменения в конструкции электрических систем создают проблемы, связанные с совместимостью типов клемм, корректировкой размеров и мощности, оптимальным размещением, соответствием стандартам, системной интеграцией и контролем документации.
Эти изменения в конструкции могут значительно усложнить изготовление и организацию клеммных колодок. Поэтому инженеры должны проявлять особую тщательность, чтобы обеспечить целостность и надежность системы.
Адаптация к новым типам клеммных колодок
Инженеры должны проявлять осторожность при выборе новых компонентов для интеграции. Если компонент несовместим с существующей конфигурацией или измененными требованиями к проектированию, это может привести к проблемам несовместимости, которые могут повлиять на производительность системы.
Регулировка размера и вместимости
По мере развития систем меняются и их требования к электропитанию и распределению сигналов. Инженеры должны подобрать клеммную колодку, которая сможет удовлетворить потребности обновленной системы без ущерба для безопасности или эффективности. Неправильный выбор размера или мощности может привести к таким проблемам, как перегрузка, перегрев или даже отказ системы.
Оптимальное размещение для обеспечения доступности и эффективности
При переконфигурации систем оптимальное размещение клеммных колодок может меняться. Инженеры должны тщательно подходить к размещению клеммных колодок, чтобы обеспечить легкий доступ, эффективность проводки и удобство обслуживания. Неправильно расположенные клеммные колодки могут привести к трудностям при обслуживании, повышенному риску ошибок при проводке и потенциальным угрозам безопасности.
Поддержание соответствия требованиям и стандартам
Соблюдение отраслевых стандартов и передовых методов является важнейшей частью внесения изменений в конструкцию. Если выбранные клеммные колодки и их конфигурация не соответствуют этим стандартам, это может привести к рискам для безопасности, юридическим проблемам и проблемам совместимости с другими компонентами или системами.
Проблемы интеграции с существующими системами
Когда изменения в конструкции предполагают интеграцию новых компонентов в существующие системы, инженеры должны обеспечить бесперебойную совместную работу новых и существующих клеммных колодок. Без тщательного планирования возникнут такие проблемы, как помехи сигнала, электрическая несовместимость и физические несоответствия, которые поставят под угрозу общую функциональность системы.
Документация и контроль версий
Точная документация имеет решающее значение при внесении изменений в конструкцию, особенно в отношении формирования и организации клеммных колодок. Схемы, электрические схемы и руководства по установке должны быть актуальными с учетом любых внесенных изменений, чтобы обеспечить обслуживающий персонал необходимой информацией. Это, в свою очередь, снизит риск ошибок при будущих модификациях системы.
Решение этих проблем имеет жизненно важное значение для обеспечения надежности, безопасности и способности обновленных электрических систем отвечать меняющимся требованиям.
Какие существуют проблемы и распространенные вопросы, связанные с производством клеммных колодок?
При работе с клеммами для электрических проводов и проектировании клеммных блоков инженеры-электрики сталкиваются с рядом проблем. Вот некоторые из распространенных проблем:
1. Проблемы проектирования и совместимости системы
Сложность проводки: управление и организация многочисленных проводов в крупномасштабных системах, особенно с частыми модификациями, является непростой задачей.
Выбор и размер клеммной колодки: выбрать правильный размер и тип среди широкого ассортимента клеммных колодок непросто. Неправильный выбор может привести к переполнению, перегреву или неэффективному использованию пространства.
Проблемы совместимости: при обновлении клеммных колодок необходимо тщательно учитывать совместимость с существующими разъемами, чтобы избежать ухудшения сигнала, падения напряжения или сбоев соединения.
2. Управление пространством и ресурсами
Ограниченность пространства: переполненные блоки разъемов могут снизить производительность системы, ограничив доступ, увеличивая риск короткого замыкания или влияя на воздушный поток.
Ограниченность ресурсов: ограниченность времени, бюджета или рабочей силы может помешать эффективному созданию или обновлению клеммных колодок.
3. Соответствие и стандартизация
Соответствие стандартам: соблюдение сложных отраслевых стандартов имеет важное значение для предотвращения угроз безопасности, несоблюдения нормативных требований или проблем совместимости.
Соответствие стандартам электропроводки: крайне важно обеспечить соответствие изменений проекта установленным стандартам электропроводки и передовым практикам для поддержания единообразия и согласованности.
4. Проблемы, возникающие при изменении дизайна
Совместимость типов электрических клеммных колодок: изменения в конструкции могут потребовать использования других типов клеммных колодок, что вызывает проблемы совместимости.
Учет размеров и мощности: клеммные колодки могут потребовать корректировки для соответствия новым системным требованиям, что позволит избежать неэффективности или рисков для целостности системы.
Оптимальное размещение: чтобы избежать запутанной проводки или трудностей при обслуживании, необходимо перестроить размещение клеммной колодки для оптимальной компоновки проводки и доступа.
Интеграция новых компонентов: Тщательная интеграция новых соединительных блоков проводки с существующей проводкой имеет решающее значение для предотвращения несовместимых соединений или проблем в эксплуатации.
Документирование и контроль изменений: точное документирование изменений проекта имеет решающее значение для предотвращения путаницы, ошибок или угроз безопасности во время установки, обслуживания или устранения неисправностей.
Управление клеммными колодками на схемах представляет собой ряд сложностей, таких как адаптация к изменениям проекта, требующим корректировки размеров, тщательное размещение и ведение точной документации. Использование современного программного обеспечения САПР может значительно решить эти распространённые проблемы , обеспечивая надёжность, безопасность и эффективность системы.
Готовы упростить управление клеммными колодками?
Capital X Panel Designer автоматически генерирует, нумерует и упорядочивает клеммные колодки, экономя часы ручной работы. Инженеры создают схемы гораздо быстрее по сравнению с традиционным программным обеспечением CAD. Начните бесплатную 30-дневную пробную версию →
Использование программного обеспечения САПР для электротехнических работ для эффективного создания клеммных колодок
В условиях этих проблем использование передовых программных решений для проектирования электротехнических схем стало ключевой стратегией для оптимизации создания, управления и обновления клеммных колодок в электрических схемах.
Для этой цели разработаны такие программные инструменты, как Capital X Panel Designer компании Siemens, предлагающие ряд функций и преимуществ , которые могут значительно смягчить распространенные проблемы, связанные с созданием клеммных колодок.
Вот как электротехническое программное обеспечение САПР Capital X Panel Designer может преобразовать этот важнейший аспект управления клеммными колодками:
1. Автоматизированная проводка
Capital X Panel Designer позволяет автоматически прокладывать провода в крупномасштабных электрических системах, упрощая работу с многочисленными проводами. По сравнению с ручной прокладкой, автоматическая прокладка проводов почти в 3 раза быстрее и с гораздо меньшим количеством ошибок. Это особенно полезно в системах, которые часто обновляются или расширяются.
2. Оптимизированное использование пространства
Автоматизированные инструменты Capital X Panel Designer позволяют оптимально разместить клеммные колодки на электрической схеме. Эти инструменты обеспечивают удобный доступ к клеммным колодкам, снижая риск коротких замыканий и обеспечивая эффективную циркуляцию воздуха. Это не только улучшает организацию схемы, но и способствует повышению производительности и надежности системы.
3. Управление ресурсами
Инструменты Capital X Panel Designer позволяют оптимизировать процесс создания клеммных колодок , оптимизируя использование ограниченных ресурсов, таких как время, бюджет и рабочая сила. Такая повышенная эффективность может иметь решающее значение для проектов со сжатыми сроками или ограниченным бюджетом.
4. Соответствие стандартам
Программные инструменты постоянно обновляются в соответствии с новейшими отраслевыми стандартами. Это помогает инженерам гарантировать соответствие своих проектов всем необходимым требованиям безопасности и нормативным требованиям, снижая риски и обеспечивая совместимость с другими системами и компонентами.
5. Содействие внесению изменений в дизайн
Capital X Panel Designer превосходно справляется с управлением изменениями проекта, легко обновляя конфигурации клеммных колодок, обеспечивая совместимость с новыми компонентами и поддерживая оптимальное размещение и ёмкость. Это обеспечивает гибкость и адаптивность, необходимые для меняющихся системных требований, без ущерба для производительности и надёжности.

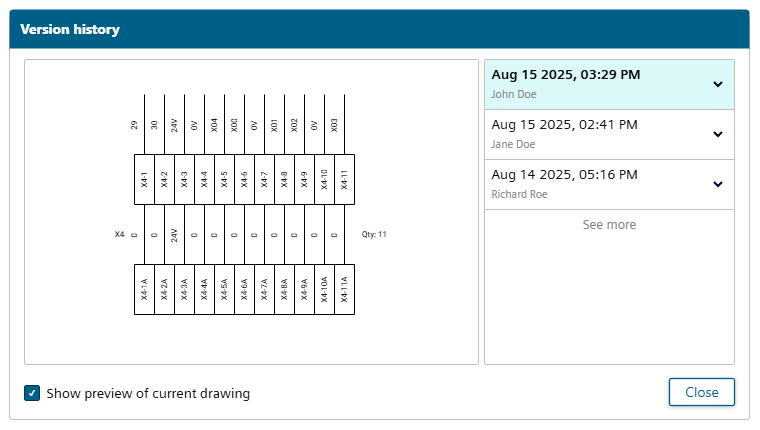

6. Документация и контроль версий
Программные средства САПР предоставляют надежные функции документирования и контроля версий , гарантируя точное отражение всех изменений проекта в электрических схемах. Такая точность поможет избежать путаницы, ошибок и рисков для безопасности на этапах установки, обслуживания и устранения неисправностей.
Инженеры-электрики должны быть готовы использовать САПР для создания клеммных колодок. Эта технология поможет им эффективнее решать многочисленные задачи управления клеммными колодками, обеспечивая более надежную, соответствующую стандартам и эффективную разработку электрических схем.
Как облачные системы САПР улучшают создание клеммных колодок по сравнению с традиционными методами?
Традиционное настольное программное обеспечение САПР для проектирования клеммных колодок часто требует сложных установок, длительного обучения (обычно 3-6 месяцев для освоения работы) и ручной синхронизации между схемами и компоновкой панелей. Облачные решения, такие как Capital X Panel Designer устраняют эти барьеры — они требуют всего несколько дней обучения, обеспечивают автоматическую синхронизацию и позволяют осуществлять совместную работу в режиме реального времени, чего не могут обеспечить традиционные настольные программы.
Советы по управлению клеммными колодками в электрических схемах
Эффективное управление клеммными колодками требует правильного выбора разъемов, стратегического размещения, своевременного обновления схем, тщательного тестирования и документированных процедур обучения.
Вот несколько практических советов, которые помогут облегчить эту непростую задачу:
Выбор подходящих клеммных колодок: выберите клеммную колодку, конструкция, размер, тип разъема и материал которой соответствуют вашим потребностям. Не менее важно понимать электрические требования вашей системы.
Эффективное использование монтажных блоков: стратегически продумайте схему и размещение монтажных блоков. Маркировка клеммных блоков и группировка проводов по схожим функциям упростят их идентификацию. Не забывайте вести подробную документацию по вашей схеме.
Интеграция с электрическими схемами: Обязательно своевременно обновляйте свои электрические схемы по мере восстановления разъёмов клеммной колодки. Это обеспечит соответствие вашей документации физической конфигурации системы и улучшит прослеживаемость. Внедрение системы контроля версий упростит эту процедуру.
Тестирование и проверка: Комплексное тестирование необходимо для проверки целостности вашей системы. Всегда проверяйте разъёмы клеммной колодки на наличие ошибок в проводке, неплотных соединений или повреждений, которые могут повлиять на производительность или безопасность системы. Незамедлительно устраняйте любые проблемы, чтобы предотвратить потенциальные сбои и опасные ситуации.
Обучение и документирование: Персонал должен быть обучен надлежащим процедурам работы с клеммными колодками, включая методы электромонтажа, меры предосторожности и требования к документации. Всегда держите под рукой подробные записи о соединениях клеммных колодок для дальнейшего использования персоналом.
Следуя этим советам, вы сможете повысить надежность, ремонтопригодность и безопасность ваших электроустановок.
Часто задаваемые вопросы
1. Что такое электрические клеммы?
Электрические клеммы — это точки соединения, которые соединяют электрические провода или кабели с устройствами, оборудованием или другими проводами. Они обеспечивают надежные и организованные соединения, позволяющие безопасно передавать электрический ток по всей системе.
2. Что такое клеммная колодка в электрических системах?
Клеммная колодка служит центральным узлом проводки в электрических системах, позволяя инженерам прокладывать, подключать и управлять множеством цепей из одного организованного места. Такая централизация упрощает сборку системы и сокращает время поиска и устранения неисправностей во время технического обслуживания.
3. Как эффективно использовать электрические клеммы?
Выбирайте клеммы, соответствующие сечению провода и требуемому току, обеспечьте надлежащую изоляцию, соблюдайте указания производителя по моменту затяжки винтовых соединений и сохраняйте четкую маркировку для удобства поиска неисправностей. Регулярный осмотр предотвращает ослабление соединений.
4. Какие существуют типы клемм для электрических проводов?
К типам клемм относятся винтовые, пружинные, IDC, клеммные и штекерные соединения. Выбор зависит от сечения провода, номинального тока, требуемой скорости монтажа, воздействия вибрации и необходимости частого отсоединения соединений для обслуживания.
5. Почему изолированные электрические клеммы важны для безопасности?
Изоляция предотвращает возникновение электрической дуги, защищает технических специалистов от контакта с проводниками под напряжением и обеспечивает необходимые расстояния утечки и зазоры между цепями. Без надлежащих изоляционных характеристик клеммы могут не пройти электротехническую проверку или создать пожарную опасность.
6. В чем разница между клеммной колодкой и клеммной колодкой?
Клеммная колодка представляет собой единый соединительный модуль, тогда как клеммная колодка — это несколько колодок, установленных вместе на DIN-рейке или панели. На практике инженеры используют оба термина взаимозаменяемо при выборе компонентов для проектирования панелей управления.
7. Как программное обеспечение для проектирования электротехнических схем улучшает проектирование клеммных колодок?
Программное обеспечение САПР автоматизирует создание, нумерацию и документирование клемм, обеспечивая при этом соответствие стандартам. Capital X Panel Designer позволяет инженерам создавать схемы в 3-5 раз быстрее и автоматически синхронизирует изменения между схемами и компоновками.
Заключение
В заключение следует отметить, что грамотно спроектированная электрическая клеммная колодка помогает оптимизировать и организовать электрические соединения, повышая эффективность и надёжность системы. Однако инженеры столкнутся с трудностями при создании или обновлении электрических клеммных колодок. Преодоление этих трудностей — непростая задача.
К счастью, программное обеспечение для проектирования электротехнических схем, такое как Capital X Panel Designer может помочь упростить более сложные процедуры при создании электрических клемм . Оно дает инженерам больше времени для работы над проектами соединительных блоков, что приводит к созданию передовых и безопасных электротехнических проектов.
Благодаря облачной доступности, возможности совместной работы в режиме реального времени и мощным инструментам автоматизации, Capital X Panel Designer меняет подход инженеров к работе с клеммами электрических разъемов и клеммными колодками, обеспечивая более быстрые результаты с меньшим количеством ошибок.
