Вставить Название Провода В Electra Cloud
Теперь мы часть семьи Siemens. Electra Cloud теперь называется Capital Electra X, а Electra E9 теперь называется Capital Electra 2210.
Завершили рисунок, а затем поняли, что вам нужно добавить проволоку в середину рисунка?
Используйте вставку провода, чтобы добавить новый провод в середину вашего чертежа и соответствующим образом обновить все последующие провода.
Иногда мы сталкиваемся с ситуациями, когда мы понимаем, что в нашей схеме отсутствует провод, только после того, как мы закончили рисовать всю схему.
Возврат к добавлению провода приведет к тому, что новый добавленный провод будет назван в честь последнего провода из-за автоматического интеллектуального именования Electra .

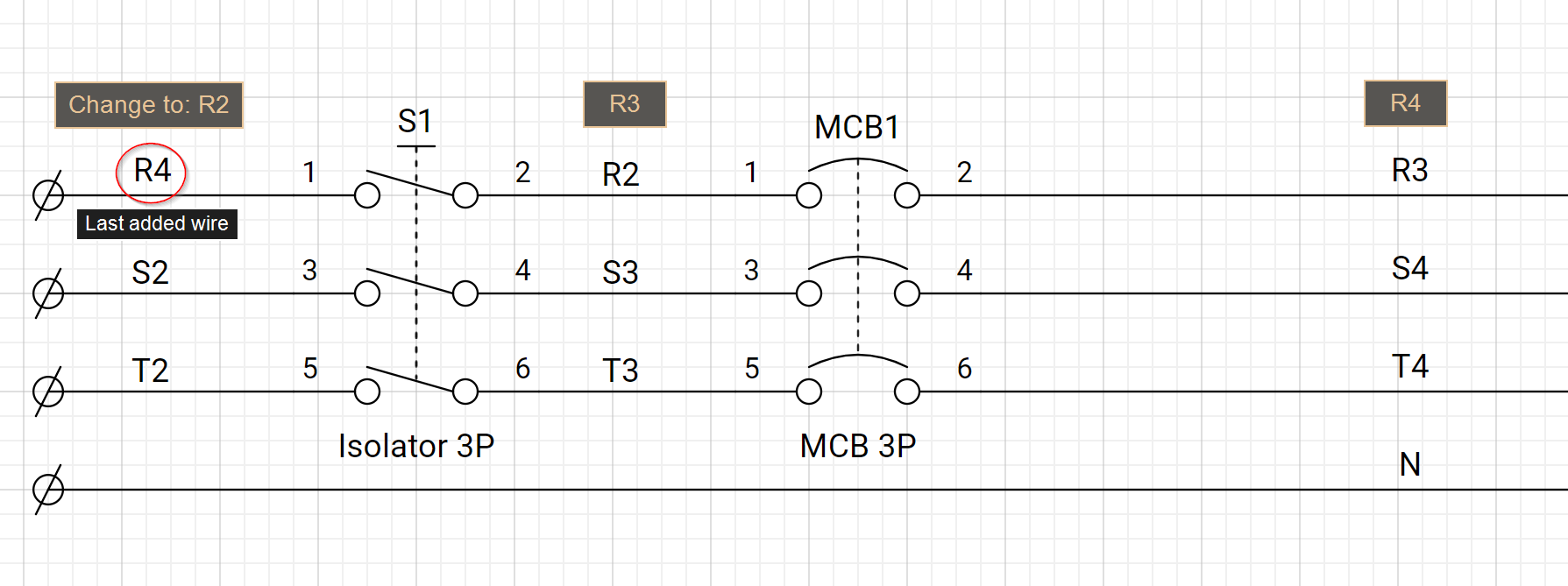

Скажем, наше последнее имя провода - R3, только что добавленный провод будет называться R4, но вместо этого мы хотим, чтобы он был переименован в R2:
Чтобы новый добавленный провод был переименован в R2, а все его последующие провода увеличивались в соответствии с R3, R4 и т. Д., Вы можете использовать функцию Electra Cloud Insert Wire, показанную ниже:
- Щелкните правой кнопкой мыши провод R4 и выберите «Редактировать провод» .
- Во всплывающем диалоговом окне измените его текущее имя на R2, затем выберите «Вставить» :
- Перед изменением имен проводов появится диалоговое окно «Вставить имя». Щелкните ОК .

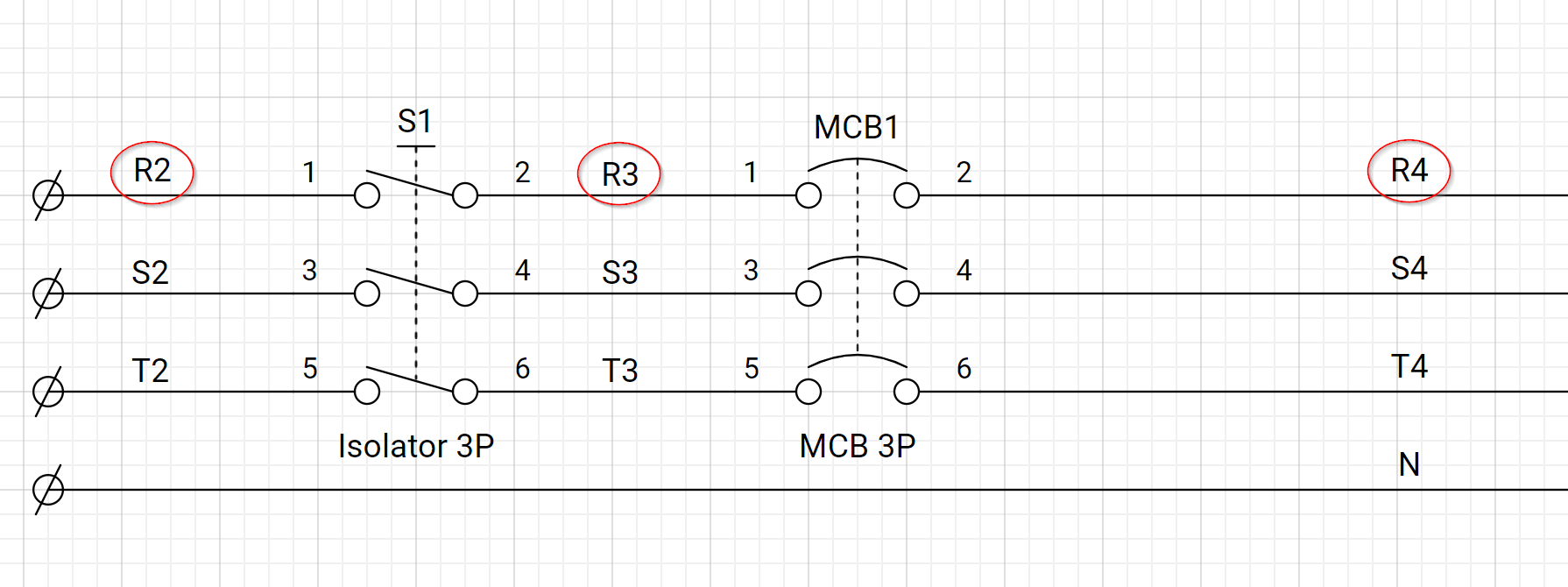

Теперь провода обновляются автоматически, и вновь добавленный провод становится R2, а последующие провода соответственно увеличиваются (т. Е. R3, R4):
Думайте о вставке проводов как о кнопке обновления названия проводов. После того, как провод вставлен, все существующие провода, которые следуют его примеру, будут автоматически обновлены на вашем чертеже!
Это должно помочь вам быстро и легко создать аккуратный рисунок. Оставьте комментарий ниже, если у вас есть какие-либо вопросы или предложения для нас, или, в качестве альтернативы, вы можете написать нам по адресу [email protected] .
