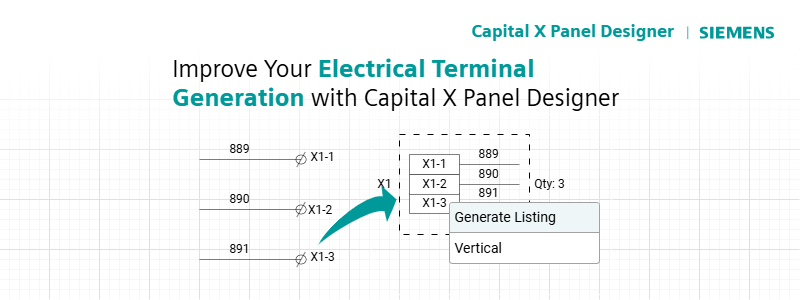

Migliora La Generazione Dei Tuoi Terminali Elettrici Con Capital X Panel Designer
Dopo l'acquisizione da parte di Siemens nel 2022, Electra Cloud si è evoluta in Capital Electra X. E dal 2025 abbiamo ufficialmente cambiato il nostro marchio in Capital X Panel Designer .
Grazie alla generazione automatica dei terminali di Capital X Panel Designer , la progettazione dei terminali elettrici è più semplice che mai, con conseguente generazione più rapida dei terminali elettrici e rilevamento dei cavi.
1. Numerazione automatica dei terminali
Grazie alla numerazione automatica, la numerazione dei morsetti verrà incrementata automaticamente quando Capital X Panel Designer rileva una morsettiera nel disegno. Le morsettiere semplificano l'organizzazione dei morsetti e garantiscono la coerenza nell'identificazione dei morsetti in tutto il progetto. Per numerare automaticamente i simboli dei morsetti, fare clic con il pulsante destro del mouse sulla morsettiera e selezionare "Rinumera morsetti".
2. Numerazione terminale personalizzata
Se preferisci numerare i tuoi morsetti elettrici, puoi scegliere di impostare una numerazione personalizzata. Quando inserisci un simbolo di terminale su un filo, la numerazione del terminale mostrerà "0" per indicare che non è attualmente numerato. Puoi quindi impostare la numerazione personalizzata semplicemente selezionando un simbolo di terminale e digitando.
Quando si digita un numero o un testo durante la generazione dell'elenco dei terminali, Capital X Panel Designer acquisirà automaticamente questi dati e li riporterà nell'elenco dei terminali.
Tieni presente, però, che quando utilizzi un TerminalBlock e selezioni "Rinumera terminali", i tuoi testi torneranno al loro formato normale (X1-1).
3. Morsettiere a più livelli
I blocchi terminali in Capital X Panel Designer gestiscono accuratamente i terminali multilivello, come mostrato. Generare un elenco di terminali multilivello è semplice. Basta fare clic con il pulsante destro del mouse su un simbolo di elenco terminali e selezionare "Genera elenco".
Una volta generato l'elenco dei terminali, sarà necessario disporre i terminali in parallelo, verticalmente o orizzontalmente. Questo garantisce che il simbolo del blocco terminale sia in grado di riconoscere i terminali multilivello , come mostrato di seguito:
Una volta organizzati gli elenchi dei terminali, inserisci un simbolo di Morsettiera e incapsula tutti gli elenchi dei terminali impilati all'interno di una Morsettiera. Capital X Panel Designer sarà quindi in grado di identificare automaticamente i terminali impilati , contandoli automaticamente come un'unica unità e rinumerandoli di conseguenza, come mostrato di seguito:
4. Maggiore velocità di generazione del terminale
Capital X Panel Designer migliora significativamente l'efficienza della generazione dei terminali elettrici , vantando una velocità fino a 4 volte superiore sia per l'elenco dei morsetti che per il rilevamento dei cavi. Ciò garantisce che i disegni dei circuiti elettrici e dei morsetti vengano completati più rapidamente, facilitando così il completamento puntuale del progetto.
Tutte queste caratteristiche rendono Capital X Panel Designer uno strumento CAD elettrico prezioso per gli ingegneri che desiderano ottimizzare i processi di progettazione e aumentare la produttività.
