10 Visio-Tipps Für Den Electra E8-Benutzer

Wir sind jetzt Teil der Siemens-Familie. Electra Cloud ist jetzt Capital Electra X und Electra E9 ist jetzt Capital Electra 2210.

Wir sind seit langer Zeit Visio-Benutzer und es ist leicht zu vergessen, dass neue Visio-Benutzer trotz ihrer einfachen Verwendung möglicherweise einige Zeit in Visio verbringen müssen, um sich mit dieser Umgebung vertraut zu machen.

Hier sind 10 Tipps, die hoffentlich die Dinge beschleunigen und Sie schnell produktiv machen.

1. So schwenken und zoomen Sie einfach.

Wenn Sie Visio 2003/2007 verwenden, möchten wir die Symbolleiste mit 3 zusätzlichen Symbolen anpassen, mit denen wir schnell zoomen können. Klicken Sie mit der rechten Maustaste auf die Symbolleiste, klicken Sie auf Anpassen, klicken Sie dann auf "Ansicht" und ziehen Sie "Vergrößern", "Verkleinern" und "Ganze Seite" per Drag & Drop auf Ihre Symbolleiste. Mit diesen 3 Symbolen können wir die gesamte Seite mit nur einem Mausklick vergrößern, verkleinern und betrachten.

Wenn Sie Visio 2010 verwenden, werden diese 3 Symbole automatisch in der unteren rechten Ecke Ihres Fensters angezeigt.

Wenn Sie noch einfacher schwenken und zoomen möchten, klicken Sie auf das Menü Ansicht und wählen Sie "Schwenken und Zoomen" (Visio 2010: Registerkarte Ansicht | Aufgabenbereiche | Schwenken und Zoomen). Dieses Fenster kann gezogen werden, um schwebend oder links oder rechts von Ihrem Bildschirm zu kleben, und kann sehr nützlich sein.

2. Zeichnen und Messen mit bestimmten Abmessungen.

Öffnen Sie das Fenster Größe und Position, um eine Linie / ein Rechteck / einen Kreis mit bestimmten Abmessungen zu zeichnen. Klicken Sie im Menü Ansicht auf Größe und Position (Visio 2010: Registerkarte Ansicht | Aufgabenbereiche | Größe und Position).

Geben Sie in den Feldern Breite und Höhe Ihre Abmessungen in Haupteinheiten ein (z. B. 12 Zoll, 13 Zoll, 14 km usw.), und Visio versteht Ihre Einheiten und Größe entsprechend, wobei Ihre aktuellen Einstellungen für Seitenmaßstab und Seitenmaßeinheiten berücksichtigt werden . Wenn Sie eine Linie zeichnen möchten, die in einem bestimmten Winkel geneigt ist, zeichnen Sie einfach eine gerade Linie und geben Sie im gewünschten Größen- und Positionsfenster den gewünschten Winkel ein

Wenn Sie Layoutformen in den von Electra bereitgestellten Schablonen verwenden, klicken Sie mit der rechten Maustaste auf diese Formen, um die genauen Abmessungen festzulegen. Wenn Sie das Electra-Menü "Komponenten verwalten" oder "Layout generieren" verwenden, können Sie dies auch tun

Um Bemaßungen zu messen, ziehen Sie die 3 links gezeigten Messformen per Drag & Drop und ziehen Sie an ihren gelben Ziehpunkten, um Bemaßungen zu messen und anzuzeigen. Klicken Sie mit der rechten Maustaste auf diese Formen, um die Maßeinheiten in Zoll oder cm zu ändern.

3. Wie zeichnet man gepunktete, gestrichelte Linien und Pfeile?

Zeichnen Sie eine normale Linie, stellen Sie sicher, dass sie ausgewählt ist, und klicken Sie dann auf das Liniensymbol oder die Liniensymbole unten, um die Linienstärke (Gewichtung), Striche oder Pfeile zu ändern

Dasselbe gilt für Drähte in Electra, vergewissern Sie sich, dass ein Draht ausgewählt ist, und klicken Sie dann auf diese Symbole, um den Draht von seiner standardmäßigen durchgezogenen Linie in Striche oder in eine beliebige Farbe zu ändern.

4. So legen Sie Ebenen fest und verwenden sie.

Viele Visio-Benutzer wissen möglicherweise nicht, dass Visio Ebenen unterstützt, und bei normaler Verwendung sind möglicherweise keine Ebenen erforderlich. Klicken Sie jedoch bei Bedarf auf das Menü Ansicht | Ebeneneigenschaften (Visio 2010: Registerkarte Start | Ebenen | Ebeneneigenschaften) für den Zugriff auf Ebenen.

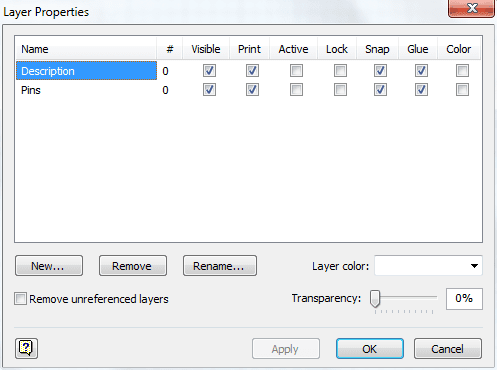

In Electra werden Pin-Namen und Beschreibungen in ihre eigenen Ebenen unterteilt, sodass ihre Eigenschaften wie unten gezeigt global leicht geändert werden können:

Sie können alle Beschreibungen so zuweisen, dass sie in einer Farbe Ihrer Wahl angezeigt werden, oder sie können angezeigt, aber nicht gedruckt werden und umgekehrt. Gleiches gilt für Pin-Namen. Bei Bedarf können Sie Ihre eigenen Ebenen erstellen und Ihre Symbole und Ihren Text Ihren benutzerdefinierten Ebenen zuweisen.

5. Wie zeichnet man ein Dreieck oder Sechseck?

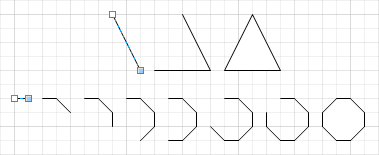

Um ein Dreieck zu zeichnen, klicken Sie auf das Linienwerkzeug und klicken und ziehen Sie, um eine gerade Linie zu zeichnen (siehe unten). Der blaue Griff mit weißer Füllung zeigt den Zeilenanfang, während der blaue Griff mit blauer Füllung das Zeilenende anzeigt. Klicken und ziehen Sie auf den Endpunkt der ersten Linie, um eine zweite Linie zu erstellen. Visio verbindet die beiden Linien automatisch. Wiederholen Sie dies für die 3. Zeile, und Visio schließt die 3 Zeilen automatisch, um ein Dreieck zu bilden, und füllt es automatisch mit weißer Farbe. Gleiches gilt für das Zeichnen eines Sechsecks oder für andere mehrseitige Formen.

6. Wie zeichnet man eine gekrümmte Linie?

Klicken Sie auf das Freiform-Werkzeug und klicken und ziehen Sie, um einen Bogen zu erstellen. Bewegen Sie die Maus über diesen Bogen, und Visio zeigt zusätzliche Ziehpunkte an. Ziehen Sie am runden Griff, um die Kurve Ihren Anforderungen anzupassen.

7. Formen drehen und drehen.

Wenn Sie ältere Versionen von Visio verwenden, klicken Sie einfach mit der rechten Maustaste, um eine Form zu drehen oder umzudrehen. Wenn Sie Visio 2010 verwenden, müssen Sie mit der rechten Maustaste auf Ihr Menüband klicken und Anpassen auswählen. Suchen Sie dann das Drehwerkzeug und fügen Sie es Ihrem Menüband hinzu. Mit dem Drehwerkzeug können Sie eine Form zusätzlich zum Drehen umdrehen, was in keiner Weise sehr benutzerfreundlich ist (hey Microsoft, hören Sie zu?).

Klicken Sie auf eine beliebige Form, die Sie drehen / drehen möchten, und wählen Sie sie aus. Klicken Sie dann auf die Schaltfläche Drehen, um sie zu drehen / drehen.

Symbole in Electra wurden mit ihren Pin-Namen von links nach rechts und von oben nach unten erstellt. Wenn Sie aus irgendeinem Grund verlangen, dass diese Pin-Namen anders angezeigt werden (wie oben gezeigt), können Sie das Symbol umdrehen, und sowohl die Verbindungspunkte als auch die Pin-Namen werden an die gewünschte Position gespiegelt.

8. So ändern Sie die Stapelreihenfolge einer Form.

Manchmal möchten Sie vielleicht Formen erstellen, die übereinander gestapelt sind, wie links gezeigt. Das obere Bild zeigt das Dreieck oben, das Quadrat in der Mitte und den Kreis unten im Stapel. Alle von ihnen erhalten zu Illustrationszwecken 50% Transparenz.

Klicken Sie mit der rechten Maustaste auf eine beliebige Form und wählen Sie "Nach hinten senden" oder "Nach vorne bringen", um die Stapelreihenfolge neu zu ordnen.

Das untere Bild zeigt das Dreieck als "Nach hinten senden". Daher haben wir jetzt das Quadrat oben, den Kreis in der Mitte und das Dreieck unten im Stapel.

9. So formatieren Sie Textblöcke in Formen.

An alle Formen in Visio kann Text angehängt werden (auch wenn der Text möglicherweise leer ist), und an eine einzelne Form kann nur ein einziger Text angehängt werden. Um mehrere Texte zu haben, müssten Sie mehrere Formen in einer Gruppe gruppieren, wobei jede Form in einer Gruppe dann ihren eigenen Text haben kann.

Wie in der Abbildung oben gezeigt, formatiert Visio den Textblock standardmäßig entsprechend. Bei Rechtecken füllt der Textblock das gesamte Rechteck. Bei Linien folgt der Text der Kurve der betreffenden Linie. Wenn Sie das Erscheinungsbild des Texts ändern müssen, klicken Sie auf die Form und dann auf das Textblock-Werkzeug und ziehen Sie dann an den blauen Ziehpunkten. Sie können die Größe des Textblocks ändern und den Text an der gewünschten Stelle neu positionieren.

10. Was sind Verbindungspunkte und warum ist es wichtig?

In Visio können Sie eine Form mit einer anderen verbinden, und Visio verwaltet Ihre Verbindung, indem eine Linie zwischen den beiden Formen auf dem kürzestmöglichen Weg angezeigt wird.

In elektrischen CAD-Zeichnungen würde Electra erfordern, dass Sie einen Draht nur an Verbindungspunkte anschließen (wie links gezeigt mit blauem 'x' am Rand des Symbols). Dies liegt daran, dass Electra nur durch die Verbindung mit einem Verbindungspunkt feststellen kann, dass Sie ein Kabel an eine Klemme auf Ihrem Symbol angeschlossen haben, und dass eine ordnungsgemäße Liste der Verbindungen (von / nach) erstellt werden kann.
