Electra E8用户的10个Visio技巧

我们现在是西门子大家庭的一员。 Electra Cloud 现在更名为 Capital Electra X，Electra E9 现在更名为 Capital Electra 2210。

我们已经有很长时间的Visio用户了，很容易忘记，尽管易用，但新的Visio用户可能需要花一些时间在Visio中来熟悉这种环境。

因此，这里有10条提示，它们有望加快速度并提高您的生产率。

1.如何轻松平移和缩放。

如果您使用的是Visio 2003/2007，我们希望使用3个其他图标自定义工具栏，以便我们快速缩放。右键单击工具栏，单击自定义，然后单击“查看”，然后将“放大”，“缩小”和“整个页面”拖放到工具栏上。这3个图标使我们仅需单击鼠标即可放大，缩小和查看整个页面。

如果使用的是Visio 2010，这3个图标将自动显示在窗口的右下角。

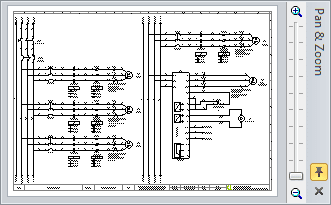

如果要更轻松地进行平移和缩放，请单击“视图”菜单，然后选择“平移和缩放”（Visio 2010：“视图”选项卡|“任务窗格” |“平移和缩放”）。该窗口可以拖动以浮动或粘贴在屏幕的左侧或右侧，非常有用。

2.如何绘制和测量特定尺寸。

要绘制具有特定尺寸的线/矩形/圆，请打开尺寸和位置窗口。在“视图”菜单下，单击大小和位置（Visio 2010：“视图”选项卡|“任务窗格” |“大小和位置”）。

在宽度和高度字段中，以主要单位（例如：12英寸，13英寸，14公里等）输入尺寸，Visio将考虑您当前的页面比例尺和页面尺寸单位设置，从而相应地了解您的单位和尺寸。 。如果要绘制以特定角度倾斜的线，只需绘制一条直线，然后使用大小和位置窗口键入所需的角度

如果您在Electra提供的模具中使用布局形状，请右键单击这些形状以设置确切尺寸。此外，使用Electra菜单“管理组件”或“生成布局”也可以执行相同的操作

要测量尺寸，请拖放左侧显示的3个测量形状，然后拖动其黄色手柄以测量和显示尺寸。右键单击这些形状，将测量单位更改为英寸或厘米。

3.如何绘制虚线，虚线和箭头。

画一条法线，确保已选中，然后单击底部显示的一个或多个线图标以更改线的粗细（粗细），破折号或箭头

这同样适用于 Electra 中的电线，确保选择了电线，然后单击这些图标将电线从其默认实线更改为虚线或您喜欢的任何颜色。

4.如何设置和使用图层。

许多Visio用户可能不知道Visio支持图层，在正常使用情况下，可能不需要分层，但是如果需要，请单击“视图”菜单|“设置”。图层属性（Visio 2010：“主页”选项卡|“图层” |“图层属性”）访问图层。

在Electra中，引脚名称和描述分为各自的层，因此可以轻松地全局更改其属性，如下所示：

您可以分配所有描述以自己选择的颜色显示，也可以显示但不打印，反之亦然。引脚名称也是如此。如果需要，您可以制作自己的图层，并将符号和文本分配到自定义图层上。

5.如何绘制三角形或六边形。

要绘制三角形，请单击“线条”工具，然后单击并拖动以绘制一条直线（如底部所示）。带有白色填充的蓝色手柄显示该行的开始，而带有蓝色填充的蓝色手柄显示该行的结束。单击并拖动第一行的终点，以制作第二行，Visio将自动合并这两行。对第三条线重复相同的操作，Visio将自动关闭3条线以形成一个三角形，并自动用白色填充它。这同样适用于绘制六边形或任何其他多边形形状。

6.如何绘制曲线。

单击“自由形式”工具，然后单击并拖动以创建弧。将鼠标悬停在此弧上，Visio将显示其他手柄。拖动圆形手柄以将曲线弯曲到您的要求。

7.如何翻转和旋转形状。

如果您使用的是Visio的旧版本，只需右键单击即可旋转或翻转形状。如果您使用的是Visio 2010，则需要右键单击功能区并选择“自定义”，然后找到“旋转”工具并将其添加到功能区中。旋转工具不仅可以旋转形状，还可以翻转形状，无论如何这都不是很友好的操作（嘿，微软，您在听吗？）。

单击并选择您想要旋转/翻转的任何形状，然后单击“旋转”按钮以旋转/翻转。

Electra中的符号由左至右，从上至下的针脚名称制成。如果出于任何原因要求以其他方式显示这些引脚名称（如上所示），则可以在该符号上进行翻转，并且连接点和引脚名称都将翻转到所需的位置。

8.如何更改形状的堆叠顺序。

有时，您可能需要制作堆叠在一起的形状，如左图所示。顶部图像显示了三角形的顶部，堆栈中部的正方形和底部的圆圈。出于说明目的，所有这些元素均具有50％的透明度。

右键单击任何形状，然后选择“发送到背面”或“移到前面”以重新排列它们的堆叠顺序。

底部图像显示三角形为“ Send to Back”，因此我们现在在顶部有正方形，在中间是圆形，在堆栈底部是三角形。

9.如何格式化形状的文本块。

Visio中的所有形状都可以附加文本（即使文本可能为空白），并且只能将单个文本附加到单个形状。要拥有多个文本，您需要将多个形状分组到一个组中，然后一个组中的每个形状都可以拥有自己的文本。

如上图所示，默认情况下，Visio会相应地设置文本块的格式，对于矩形，文本块将填充整个矩形，对于线，文本将遵循相关线的曲线。如果需要更改文本的外观，请单击形状，然后单击文本块工具，然后在蓝色手柄上拖动。除了将文本重新定位到所需的位置之外，您还可以调整文本块的大小。

10.什么是连接点，为什么重要。

在Visio中，允许将一个形状连接到另一个形状，Visio将通过使用尽可能短的路径在两个形状之间显示一条线来管理连接。

在电气CAD工程图中，Electra将要求您仅将电线连接到连接点（如左图所示，符号边缘带有蓝色“ x”）。这是因为只有通过连接到连接点，Electra才能知道您已将电线连接到符号上的端子，并能够正确生成（从/到）清单的连接。
