Entdecken Sie Neue Funktionen in Electra Cloud

Wir sind jetzt Teil der Siemens-Familie. Electra Cloud ist jetzt Capital Electra X und Electra E9 ist jetzt Capital Electra 2210.

Die Verwendung einer Elektro-CAD-Software muss nicht schwierig und zeitaufwändig sein. Unser Motto bei Electra Cloud ist es, das Leben von Ingenieuren einfacher zu machen. Electra Cloud verfügt über alle Automatisierungstools und -funktionen, die Sie benötigen, um in kürzester Zeit eine elektrische Schaltplanzeichnung zu erstellen und gleichzeitig effektiv mit Ihrem Team zusammenzuarbeiten.

Unser Team entwickelt und verbessert ständig Funktionen mit Blick auf unsere Benutzer. Heute stellen wir einige aktuelle neue Funktionen und Tools vor, die Ihnen definitiv helfen werden, mit weniger Zeit mehr zu erreichen.

Neu: Benutzeroberfläche der Komponentendatenbank

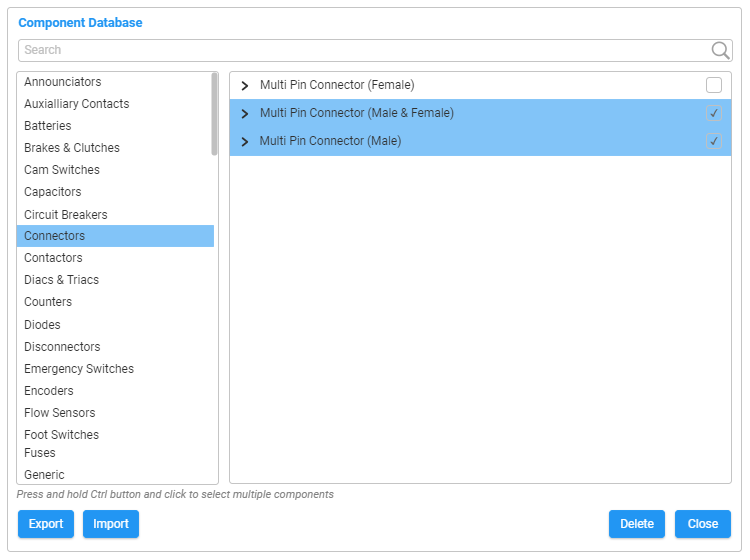

Navigieren Sie einfach durch die Komponentendatenbank und finden Sie schnell Komponentenkategorien mit der neuen Benutzeroberfläche. Die benutzerdefinierte Kategorie befindet sich oben in der Liste, gefolgt von den Standardkategorien.

Löschen Sie auch einfach mehrere Komponenten auf einmal mit nur einem Klick. Halten Sie einfach die Strg-Taste oder die Befehlstaste für Mac gedrückt und wählen Sie die Komponenten aus, die Sie löschen möchten.

Neu: Echtzeit-Referenzfenster

In Zukunft werden Sie dieses neue Echtzeit-Referenzfenster definitiv praktisch finden, da es Ihnen ermöglicht , Symbole in Ihrer Zeichnung einfach zu finden, anzuzeigen und zu überprüfen .

Um die Symbole anzuzeigen, gehen Sie zu Ansicht , klicken Sie auf Verweisfenster anzeigen und erweitern Sie dann die Verweise. Das Referenzfenster zeigt sofort die Referenz eines Symbols an, wenn Sie es in der Zeichnung anklicken und umgekehrt. Die Liste wird auch automatisch aktualisiert, nachdem ein Symbol hinzugefügt, ein Symbol bearbeitet oder ein Symbol gelöscht wurde.

Neu: Kommentatormodus

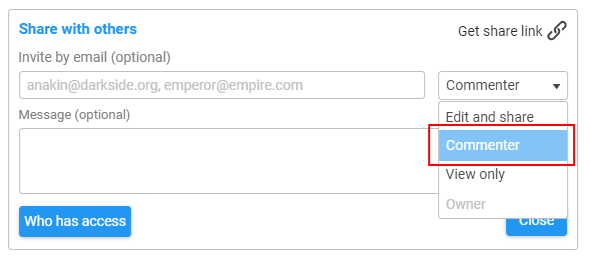

Einführung eines neuen Berechtigungsmodus: Kommentator . Mit diesem Modus können Sie Zeichnungen mit wichtigen Stakeholdern teilen, ohne das Risiko einzugehen, dass sie versehentlich von anderen geändert werden.

Die Berechtigungen des Kommentators lauten wie folgt:

• Kann Zeichnungen anzeigen und exportieren.
• Kann Kommentare zu Zeichnungen hinterlassen.
• Kann auf ihrer eigenen Ebene zeichnen, was keine Änderungen an der eigentlichen Zeichnung vornimmt. Der Besitzer der Zeichnung kann wählen, ob die Ebene des Kommentators ein- oder ausgeblendet werden soll.

Sie können jemanden als Kommentator für das Team, den Ordner oder die Zeichnungen einladen.

Neu: Benutzeroberfläche des Layout-Dialogs generieren

Unsere Entwickler haben auch eine neue Benutzeroberfläche für den Dialog "Layout erstellen" entwickelt. Ein wesentlicher Unterschied ist das Hinzufügen des Vorschaufensters, das eine einfache Anzeige und Bearbeitung vor der Erstellung eines Layouts gewährleistet. Sie können den Mauszeiger über die Vorschau des Layouts bewegen und Auswählen auswählen, um ein anderes Layoutsymbol auszuwählen, oder Anzeigen, um seine Grafiken anzuzeigen.

Neu: PDFs mit Hyperlinks und Drahtverbindungen exportieren

Das Navigieren in PDFs wurde durch die Möglichkeit, sich über Seiten zu bewegen und beim Klicken auf Formen zu Websites umzuleiten, erheblich vereinfacht. Diese Funktion ist besonders praktisch, wenn Sie Präsentationen durchführen. Es macht das Navigieren durch Websites, Seiten oder Schaltpläne einfach und schnell.

Wie funktioniert das? Sie können einer Form Hyperlinks hinzufügen, um Websites zu öffnen, oder eine Seite mit einer Form verknüpfen, um zwischen Seiten in PDFs zu wechseln . Ein Beispiel finden Sie unten:

Sie können auch PDFs mit Drahtverbindungen exportieren, wie unten gezeigt:

Neues Plugin: Verbindungsliste generieren

Mit dem neuen Plug-in zum Erstellen einer Liste von Verbindungen müssen Sie keinen ganzen Verbindungsbericht mit mehreren Seiten erstellen, um die Verkabelung einzeln zu überprüfen. Das Plugin ermöglicht es Ihnen, die Verbindungen einer Komponente nur durch Auswahl ihrer Referenz zu generieren.

Oben links auf der Seite wird eine Liste der Verbindungen generiert, sodass Sie die Verbindungen klar lesen oder überprüfen und die Verdrahtung für eine Komponente nach der anderen erstellen können. Sie finden dieses Plugin im Menü Plugins unter Berichte .

Neues Symbol: Passender Verteiler

Das neue Fitting Manifold Symbol kann in Rohrfittings für hydraulische und pneumatische Zeichnungen verwendet werden. Sie finden es in den Schablonen Pneumatic Misc oder Hydraulic Misc . Um das Symbol und seine Portnummern anzupassen, klicken Sie einfach mit der rechten Maustaste und wählen Sie Set Manifold , geben Sie dann die erforderlichen Werte ein.

Neues Symbol: Befestigungsloch

Ein weiteres neues Symbol, das der Symbolbibliothek hinzugefügt wurde, ist das Montageloch , das unter der Layout-Schablone zu finden ist. Sie können jetzt Layouts mit den Abmessungen von Montagelöchern drucken, was das Bohren von Montagelöchern auf Platten vereinfacht. Sie können die Ebene mit den Befestigungslöchern vor dem Drucken ein- oder ausblenden, indem Sie im Menü Eigenschaften auf das Augensymbol klicken.

Verbessert: Komponenten-Tag

Das aktualisierte Komponenten-Tag-Symbol ist sowohl vielseitig als auch praktisch, da es Komponenteninformationen von Symbolen von jeder Seite anzeigt . Um eine Referenz mithilfe des Komponenten-Tag-Symbols auszuwählen, legen Sie sie auf Ihrer Zeichnung ab, klicken Sie mit der rechten Maustaste, und wählen Sie Referenz auswählen . Symbole müssen sich nicht auf derselben Seite wie das Komponenten-Tag-Symbol befinden. Dies ist auch nützlich, um Komponenteninformationen von einer Panel-Layout-Seite anzuzeigen.

Wir hoffen, dass die neuen Funktionen Ihre Produktivität verbessern. Seien Sie versichert, Electra Cloud wird weiterhin Grenzen sprengen und in naher Zukunft viele weitere disruptive Funktionen einführen.

Haben Sie eine Funktionsanfrage?

Wir sind immer an Ihrem Feedback interessiert! Kommentieren Sie unten oder senden Sie uns eine E-Mail an [email protected] , um uns mitzuteilen, was Sie als nächstes in Electra Cloud sehen möchten.
